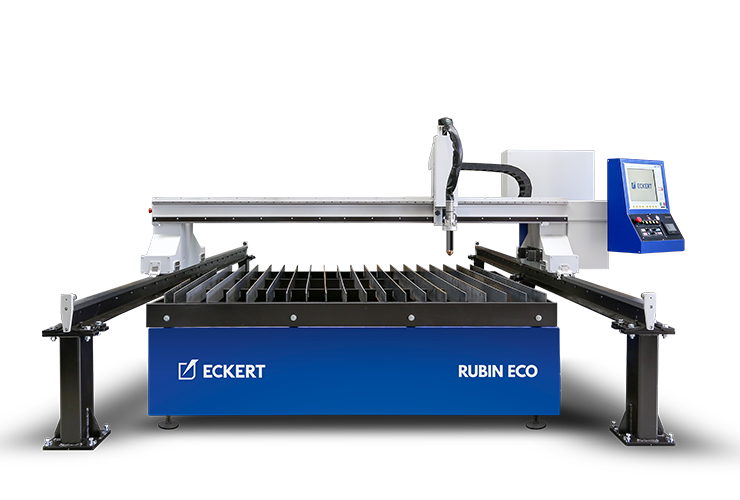

Rubin ECO
Ekonomiczne rozwiązanie dla małych i średnich przedsiębiorstw. Wyjątkowa ergonomia i dbałość o środowisko.
Rubin ECO
Ekonomiczne rozwiązanie dla małych i średnich przedsiębiorstw. Wyjątkowa ergonomia i dbałość o środowisko.
Charakterystyka
Przecinarka do cięcia plazmowego Rubin Eco została stworzona z myślą o małych i średnich przedsiębiorstwach. Jest to urządzenie, którego najważniejszymi cechami są: zoptymalizowana konstrukcja, ergonomiczna obsługa oraz niski koszt eksploatacji.
Innowacyjną zaletą maszyny Rubin Eco jest możliwość rozbudowy wraz ze wzrostem potrzeb klienta. Rubin Eco może zostać doposażony w mocniejszy agregat plazmowy, zwiększony obszar roboczy, dodatkowy palnik tlenowy oraz stół z systemem odciągowym, zmieniając się w pełni funkcjonalną przecinarkę Rubin HD.
Główne cechy
- atrakcyjna cena bogato wyposażonej wersji podstawowej,
- zastosowanie ekologicznego stołu wodnego zmniejszającego hałas i ilość zanieczyszeń,
- możliwość cięcia stali o grubości do 30 mm,
- wysoka trwałość dzięki niezależnej budowie portalu i stołu roboczego,
- solidna konstrukcja oparta na stalowych profilach,
- niespotykana łatwość obsługi maszyny.
Automatyzacja
Rubin ECO jest urządzeniem zrobotyzowanym automatycznie sterowanym, programowalnym, wielozadaniowym i stacjonarnym o co najmniej 3 stopniach swobody, posiadającym właściwości manipulacyjne i lokomocyjne dla zastosowań przemysłowych, które spełnia łącznie następujące warunki:
- wymienia dane w formie cyfrowej z urządzeniami sterującymi i diagnostycznymi lub monitorującymi w celu zdalnego: sterowania, programowania, monitorowania lub diagnozowania;
- jest połączona z systemami teleinformatycznymi usprawniającymi procesy produkcyjne klienta, w szczególności z systemami zarządzania produkcją, planowania lub projektowania produktów;
- jest monitorowana za pomocą czujników, kamer lub innych podobnych urządzeń;
- jest zintegrowana z innymi maszynami w cyklu produkcyjnym klienta
Technologia
Air Booster
Air Booster
Instalacja wzmacniająca ciśnienie powietrza w sieci zakładu z 6 nawet do 12 bar. Dzięki zastosowaniu wzmacniacza możemy uniknąć zakupu dodatkowego kompresora.
Support plazmowy
Support plazmowy
Support pozwala na pełne wykorzystanie palnika plazmowego. Oprócz klasycznego cięcia, istnieje możliwość trasowania przy użyciu argonu.
Stół wodny
Stół wodny
Zastosowanie stołu wodnego w technologii cięcia plazmowego ma korzystny wpływ na ograniczenie odkształceń wycinanych elementów, redukcję poziomu hałasu i poprawę jakości krawędzi wycinanego elementu. Niezależna od jezdni i portalu, konstrukcja stołu zwiększa stabilność i żywotność maszyny. Stosowanie stołu wodnego nie wymaga instalacji systemu filtrowentylacji.
Konstrukcja
Konstrukcja
Maksymalne uproszczenie konstrukcji zostało zrekompensowane doborem najlepszych komponentów. Podstawą działania maszyny Rubin są innowacyjne napędy Panasonic. Kluczowe okazało się również zastosowanie profilowanych liniowych prowadnic kulowych marki Schneeberger. Pełne uszczelnienie prowadnicy gwarantuje maksymalną niezawodność w połączeniu z długą żywotnością.
Sterownik Smart CNC
Sterownik Smart CNC
Nowoczesny sterownik Smart CNC to wysokiej klasy urządzenie przemysłowe. Bogata funkcjonalność autorskiego oprogramowania oraz intuicyjny interfejs, pozwalają na pełne wykorzystanie możliwości maszyny nawet przez niedoświadczonego operatora.
-
Wentylacja -
Filtrowentylacja
-
Kompresor
-
Stół wodny
-
Stół odciągowy
Wentylacja
Wentylatory służą do odciągania oparów i spalin, powstających podczas procesów cięcia metali ze stołu sekcyjnego. Zależnie od sytuacji, wentylator może być instalowany wewnątrz lub na zewnątrz hali produkcyjnej.
Filtrowentylacja
System filtrowentylacji służy do pochłaniania oraz filtrowania oparów i pyłów powstałych podczas termicznego procesu cięcia. W ofercie posiadamy modele z powierzchnią filtrów od 80 do 240 m2 i wydajnością do 15.000 m3/h. Opcjonalnie montowany system wygaszania pyłów gwarantuje bezpieczeństwo i zwiększa żywotność wkładów filtracyjnych.
Kompresor
Zespół przygotowania powietrza na wysokim poziomie, gwarantujący uzyskanie powietrza wysokiej jakości, niezbędnego do prawidłowej pracy agregatu plazmowego, filtrowentylatora i stołu. Kompresor wyposażony jest osuszacz chłodniczy, filtry i zbiornik akumulacyjny 500 l.
Stół wodny
Zastosowanie stołu wodnego w technologii cięcia plazmowego ma korzystny wpływ na ograniczenie odkształceń wycinanych elementów, redukcję poziomu hałasu i poprawę jakości krawędzi wycinanego elementu. Kilka rozwiązań wysoko technologicznej maszyny do cięcia, na przykład niezależna od jezdni i portalu konstrukcja stołu, zwiększa stabilność i żywotność maszyny. Stosowanie stołu wodnego nie wymaga instalacji systemu filtrowentylacji.
Stół odciągowy
Modułowe stoły sekcyjne pozwalają na skuteczną niwelację zapylenia powstałego w wyniku procesu cięcia. W przecinarce zastosowano samonośną konstrukcję, na której spoczywa rama z wymiennymi rusztami. Każdy segment składa się z konstrukcji nośnej z kanałami wyciągowymi, rusztu diagonalnego, wanny na odpady i elementów pneumatycznych.
