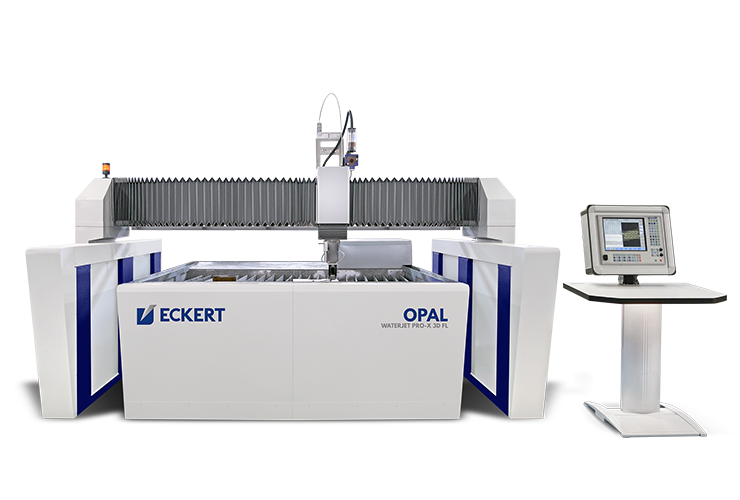

Opal WaterJet
Wszechstronne i precyzyjne cięcie wodą.
Opal WaterJet
Wszechstronne i precyzyjne cięcie wodą.
Charakterystyka
Przecinarka wodna Opal WaterJet powstała w odpowiedzi na potrzebę wyjątkowo precyzyjnego i pozbawionego strefy wpływu ciepła, cięcia wodą elementów. Dzięki wyposażeniu w nowoczesne, wydajne pompy wysokociśnieniowe, jest przeznaczona do obróbki praktycznie wszystkich dostępnych materiałów, takich jak metal, kamień, drewno i tworzywa sztuczne o grubości nawet 250 mm. Opcjonalne zastosowanie głowicy PRO-X 3D FL rozszerza możliwości maszyny o pracę w trzech wymiarach.
Główne cechy
- wszechstronność zastosowania
- brak powstania pyłów w procesie cięcia
- możliwość cięcia wodą z użyciem ścierniwa
- montaż do 4 głowic wodnych jednocześnie
Automatyzacja
Opal WaterJet jest urządzeniem zrobotyzowanym automatycznie sterowanym, programowalnym, wielozadaniowym i stacjonarnym o co najmniej 3 stopniach swobody, posiadającym właściwości manipulacyjne i lokomocyjne dla zastosowań przemysłowych, które spełnia łącznie następujące warunki:
- wymienia dane w formie cyfrowej z urządzeniami sterującymi i diagnostycznymi lub monitorującymi w celu zdalnego: sterowania, programowania, monitorowania lub diagnozowania;
- jest połączona z systemami teleinformatycznymi usprawniającymi procesy produkcyjne klienta, w szczególności z systemami zarządzania produkcją, planowania lub projektowania produktów;
- jest monitorowana za pomocą czujników, kamer lub innych podobnych urządzeń;
- jest zintegrowana z innymi maszynami w cyklu produkcyjnym klienta
Technologia

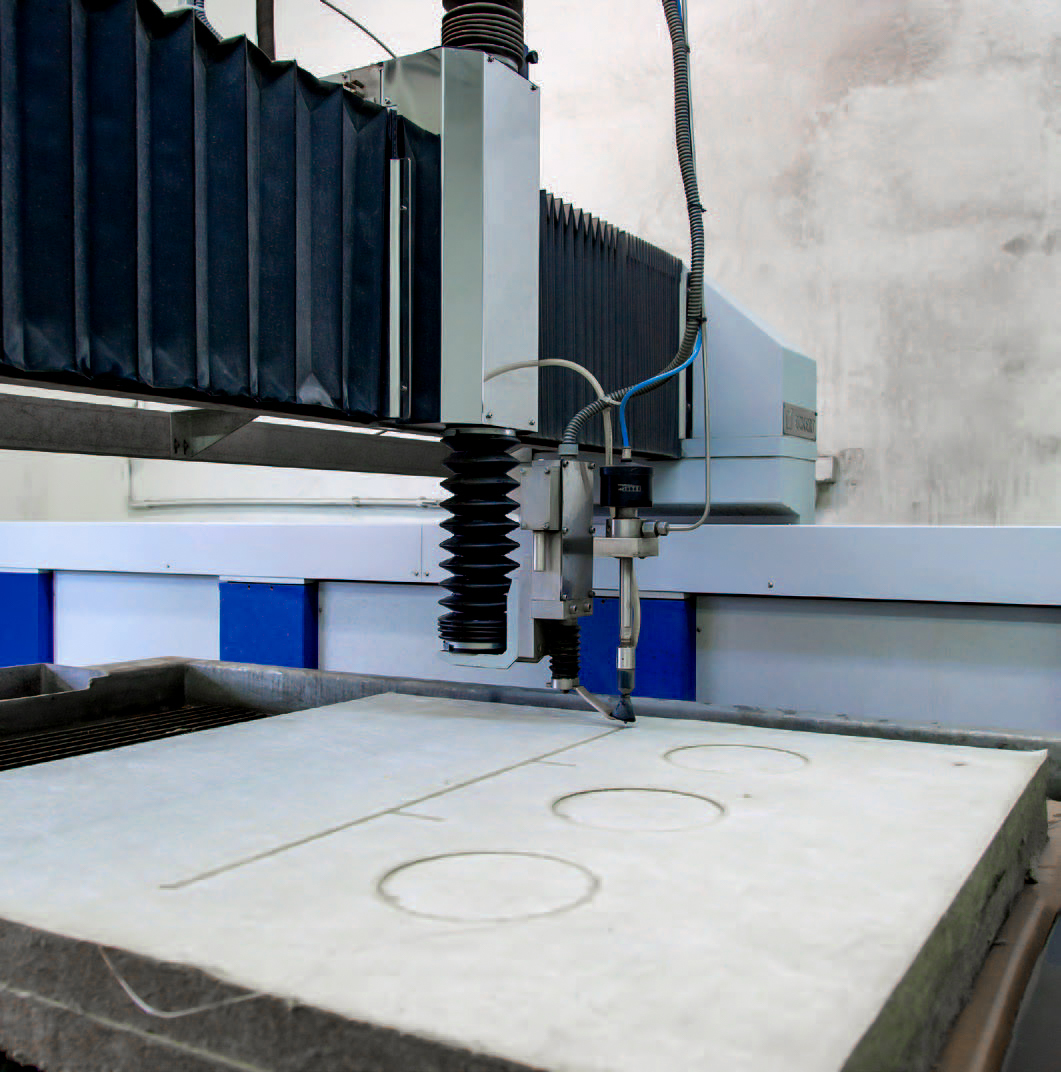

Głowica 2D
Głowica 2D
2-osiowa głowica wodna AccuStream wykorzystuje sprawdzone rozwiązania technologii cięcia hydroabrazywnego. Dopracowana konstrukcja i wyposażenie głowicy w czujnik wysokości i antykolizyjny, gwarantują wysoką jakość cięcia i bezawaryjną pracę.

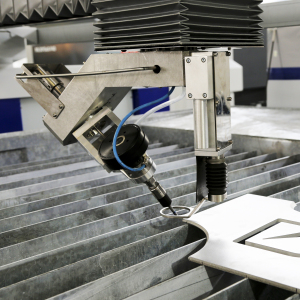

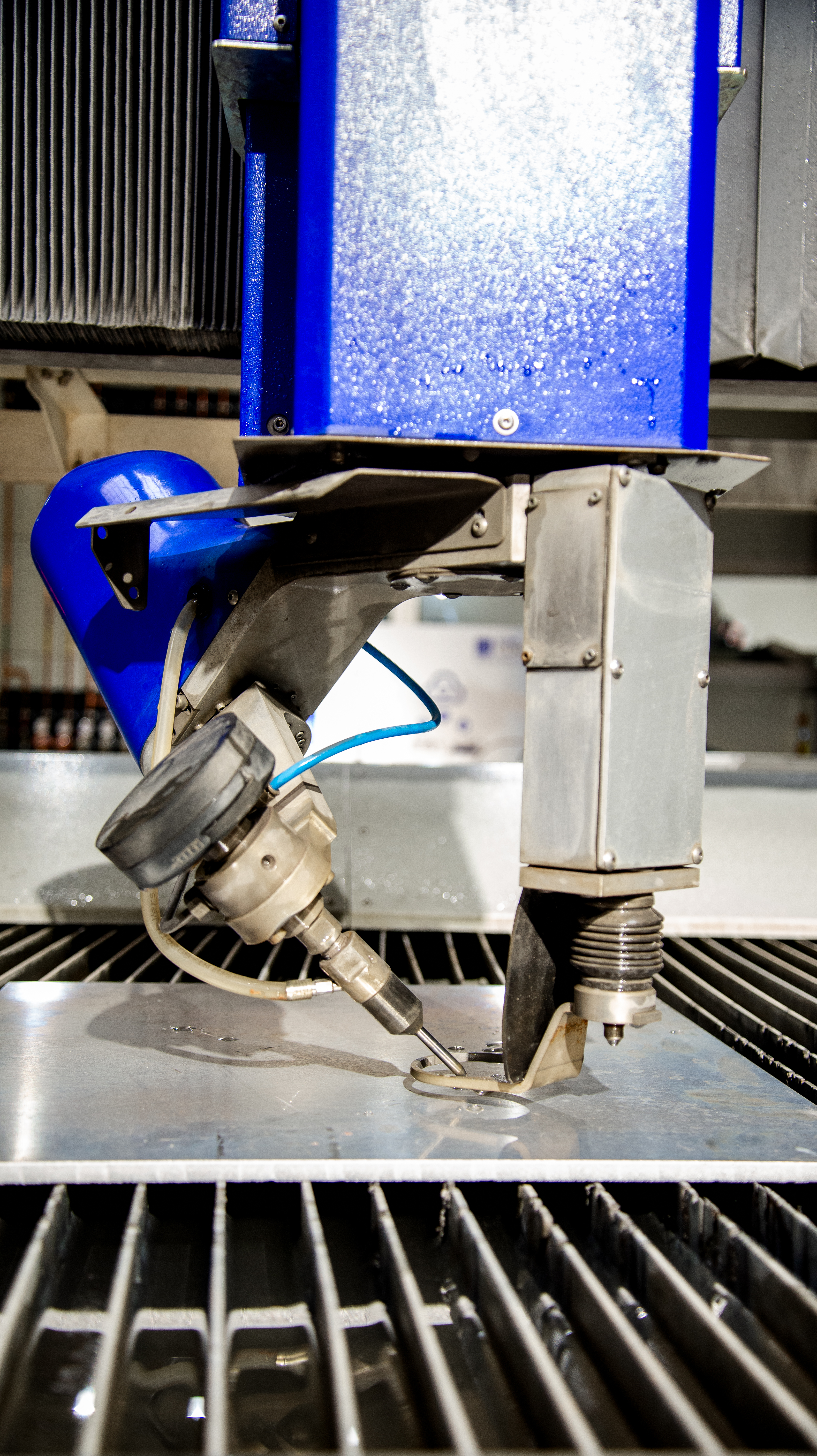

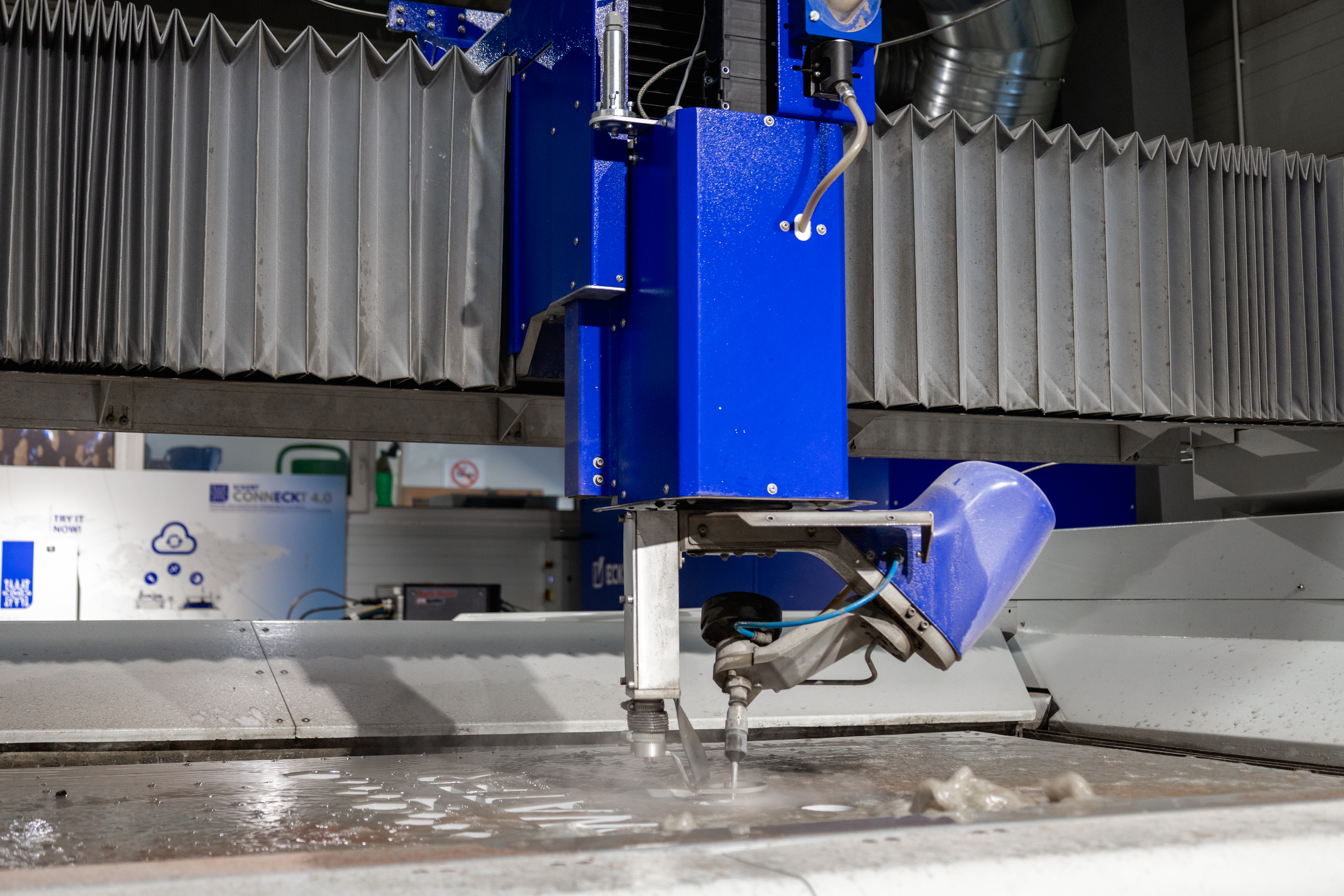

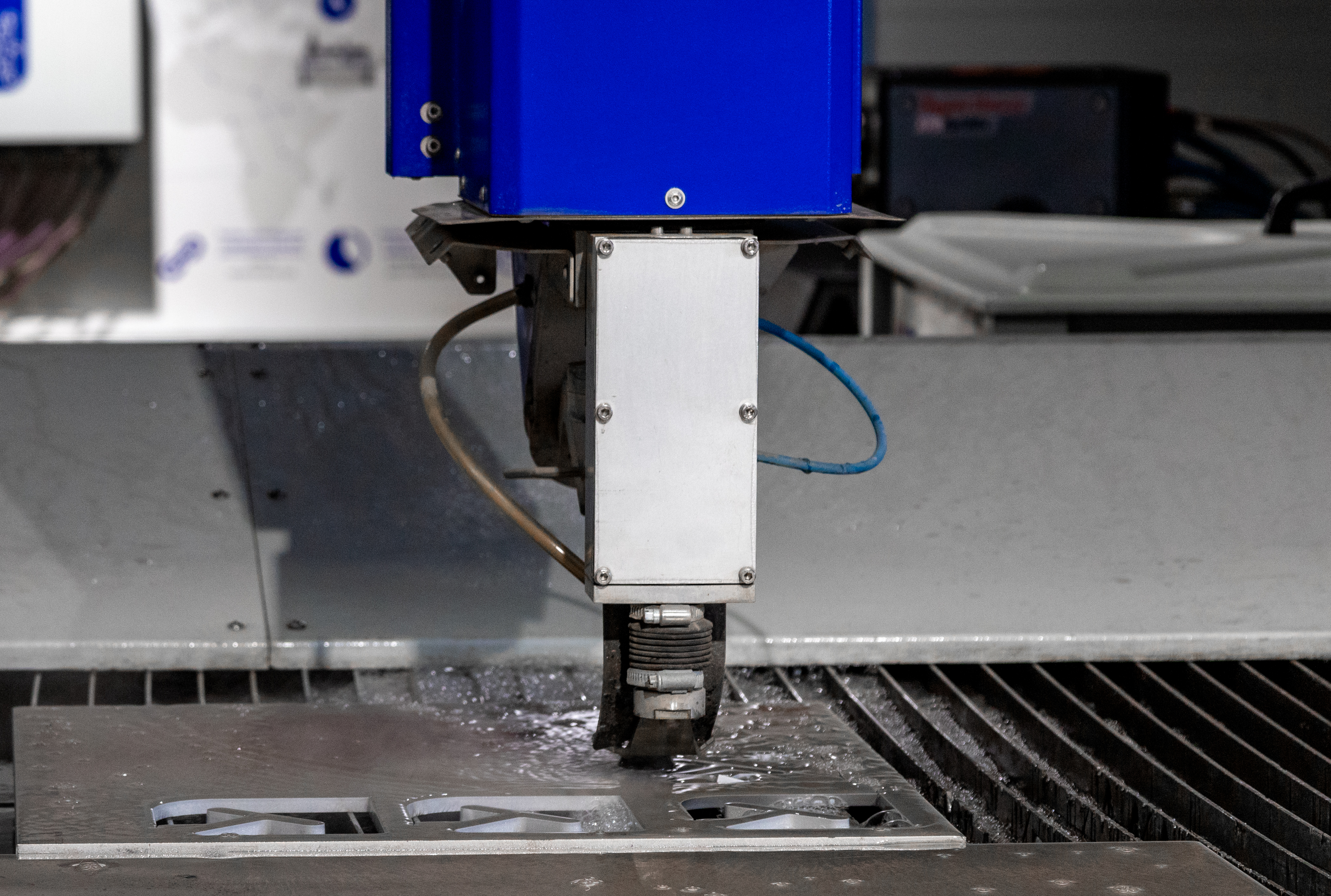

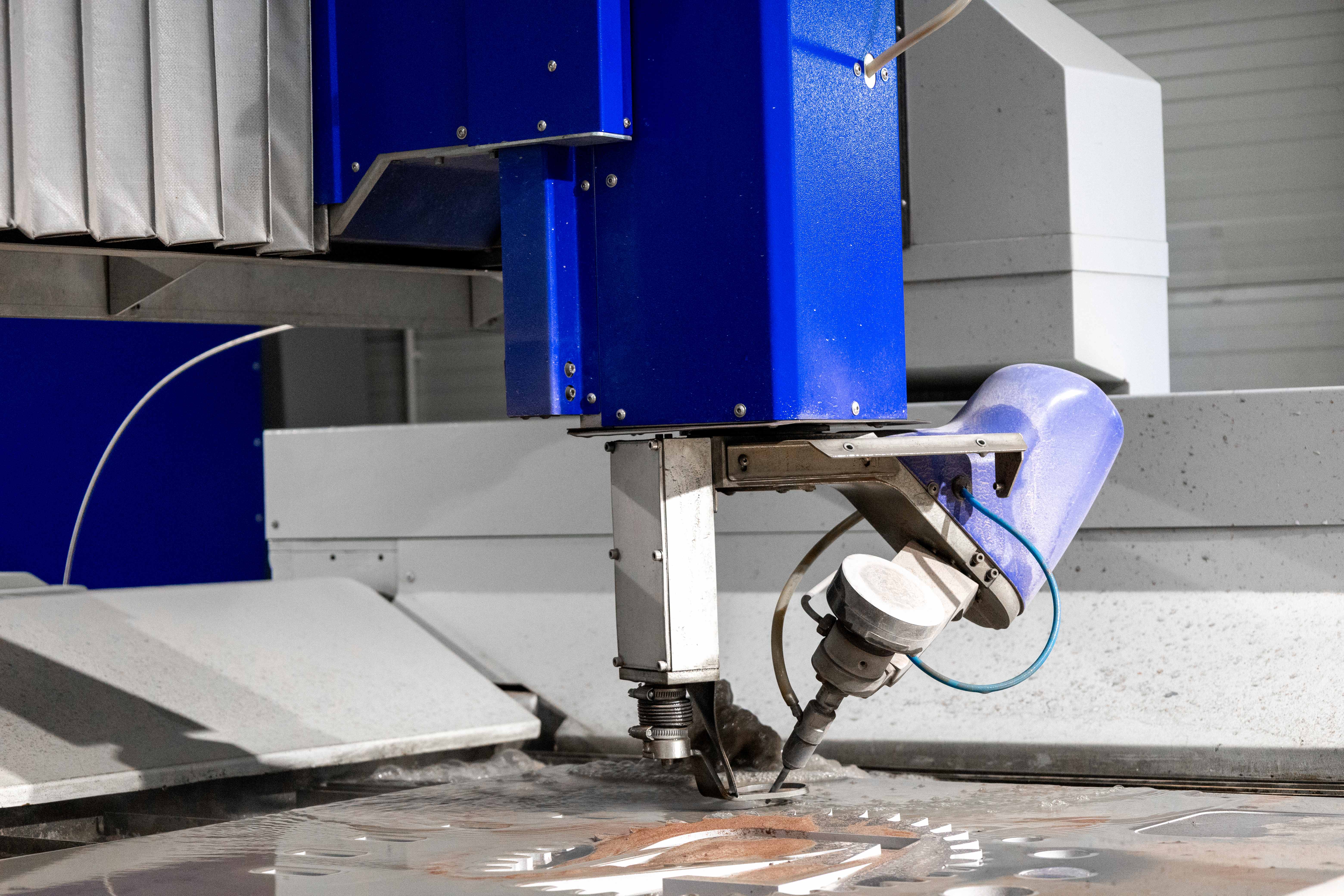

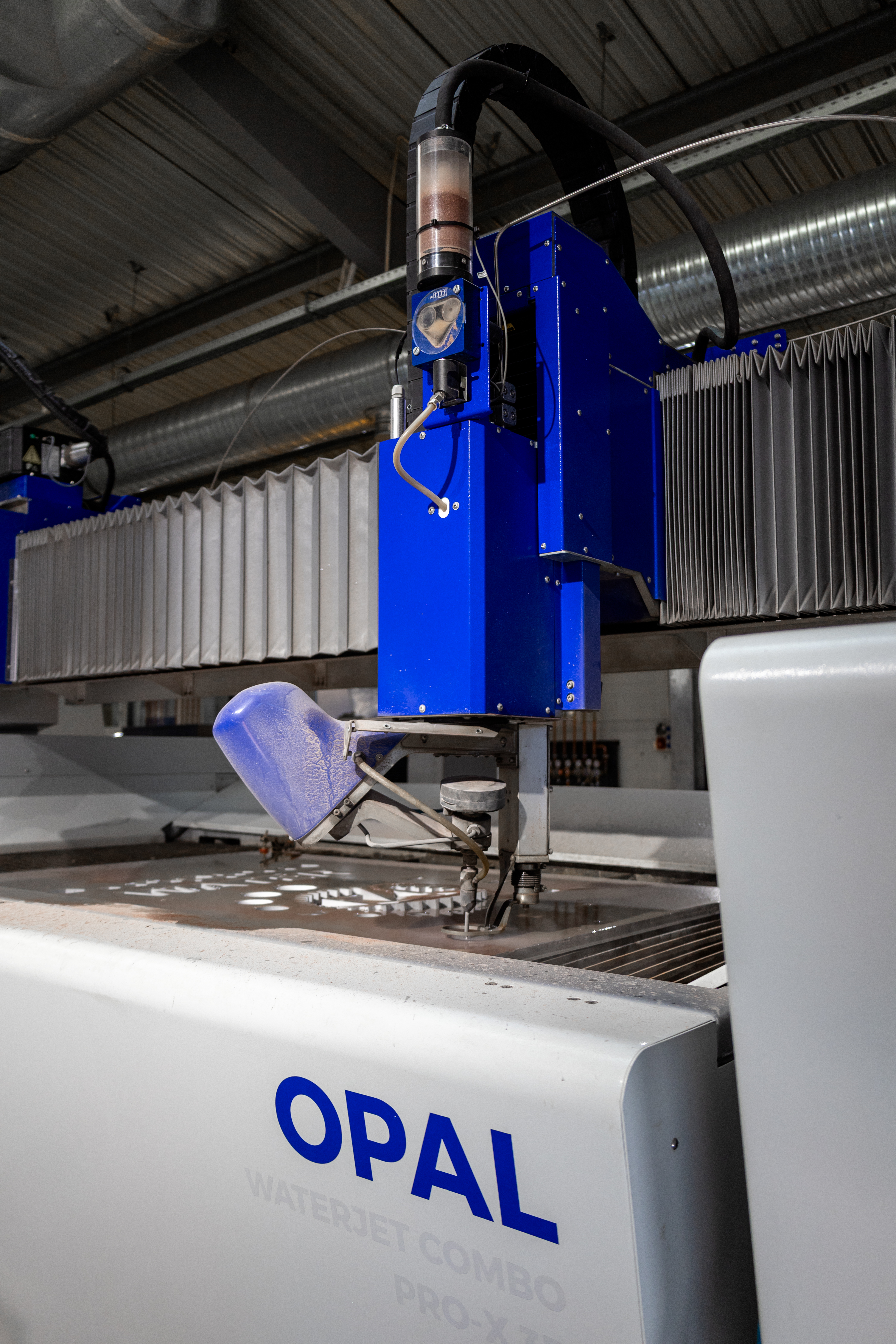

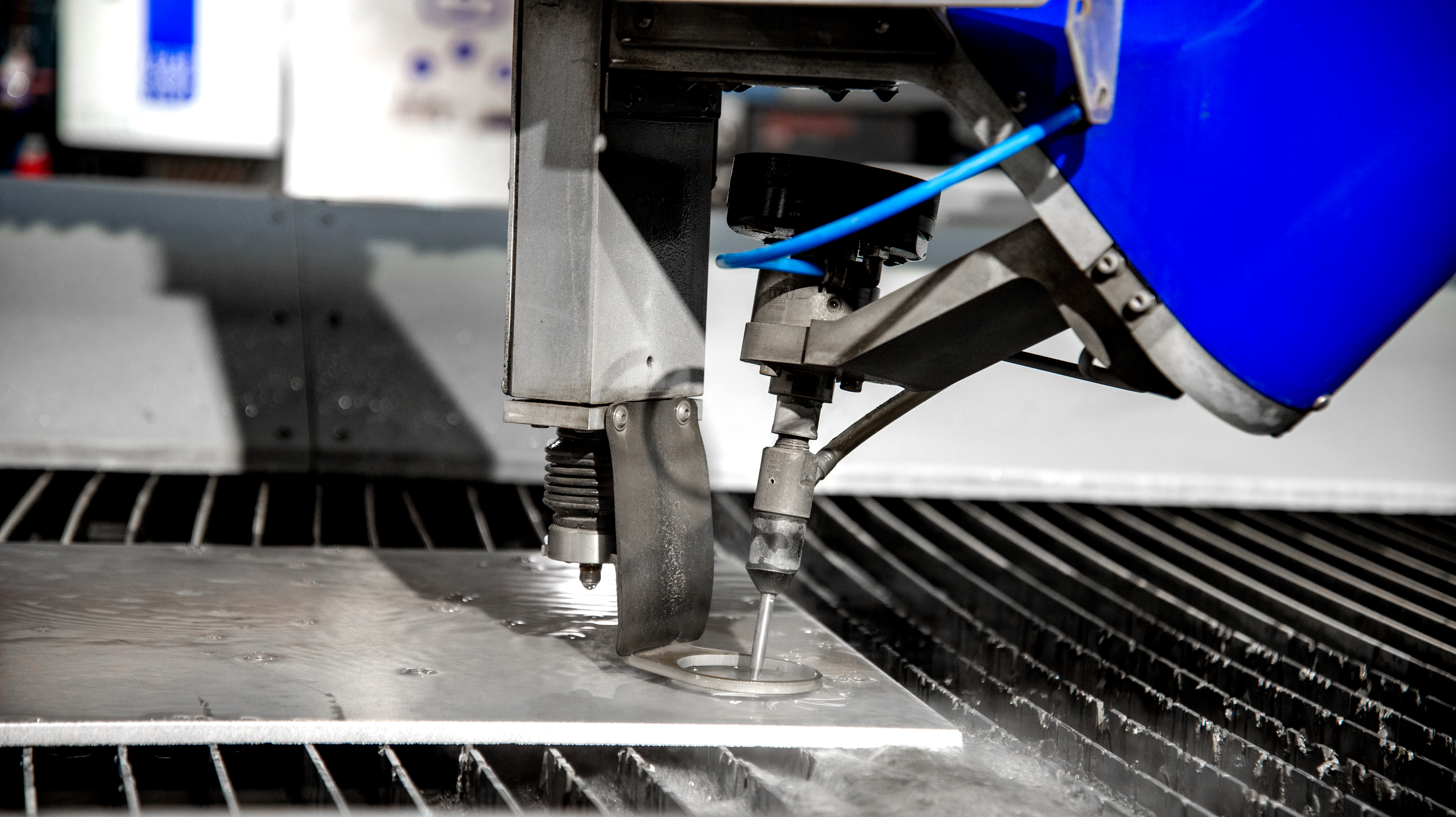

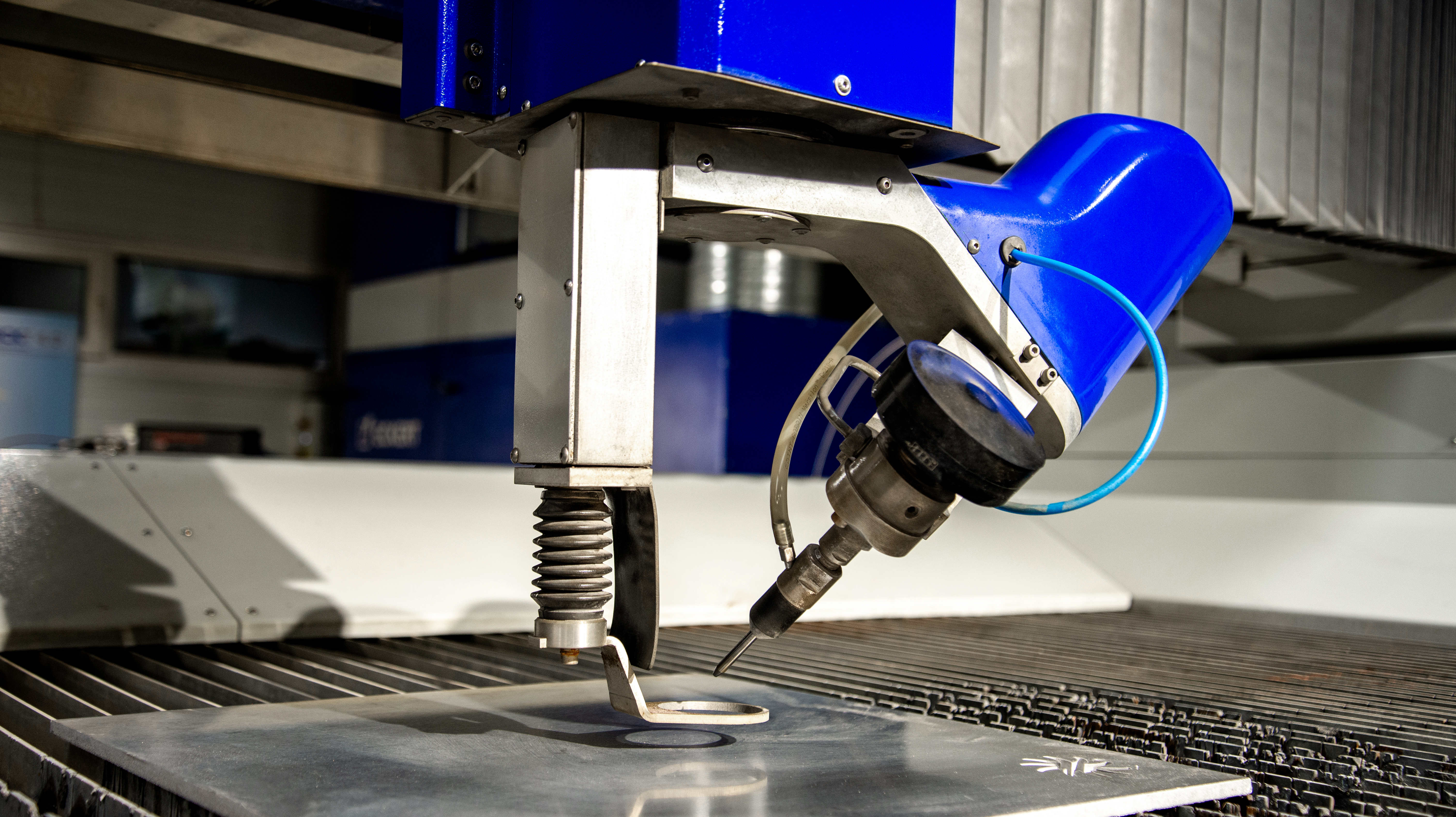

Głowica Pro-X 3D
Głowica Pro-X 3D
5-cio osiowa głowica wodna ProX3D zapewnia efektywną obróbkę wodną, gwarantując uzyskanie maksymalnej precyzji w przestrzeni trójwymiarowej. Możliwość cięcia pod kątem +/- 60o oraz kompensacja stożka zapewniają wysoką dokładność, a także praktycznie zerowy ukos krawędzi cięcia.

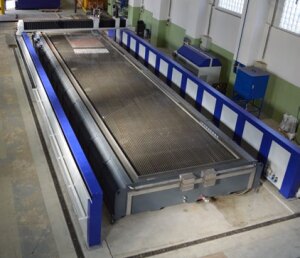

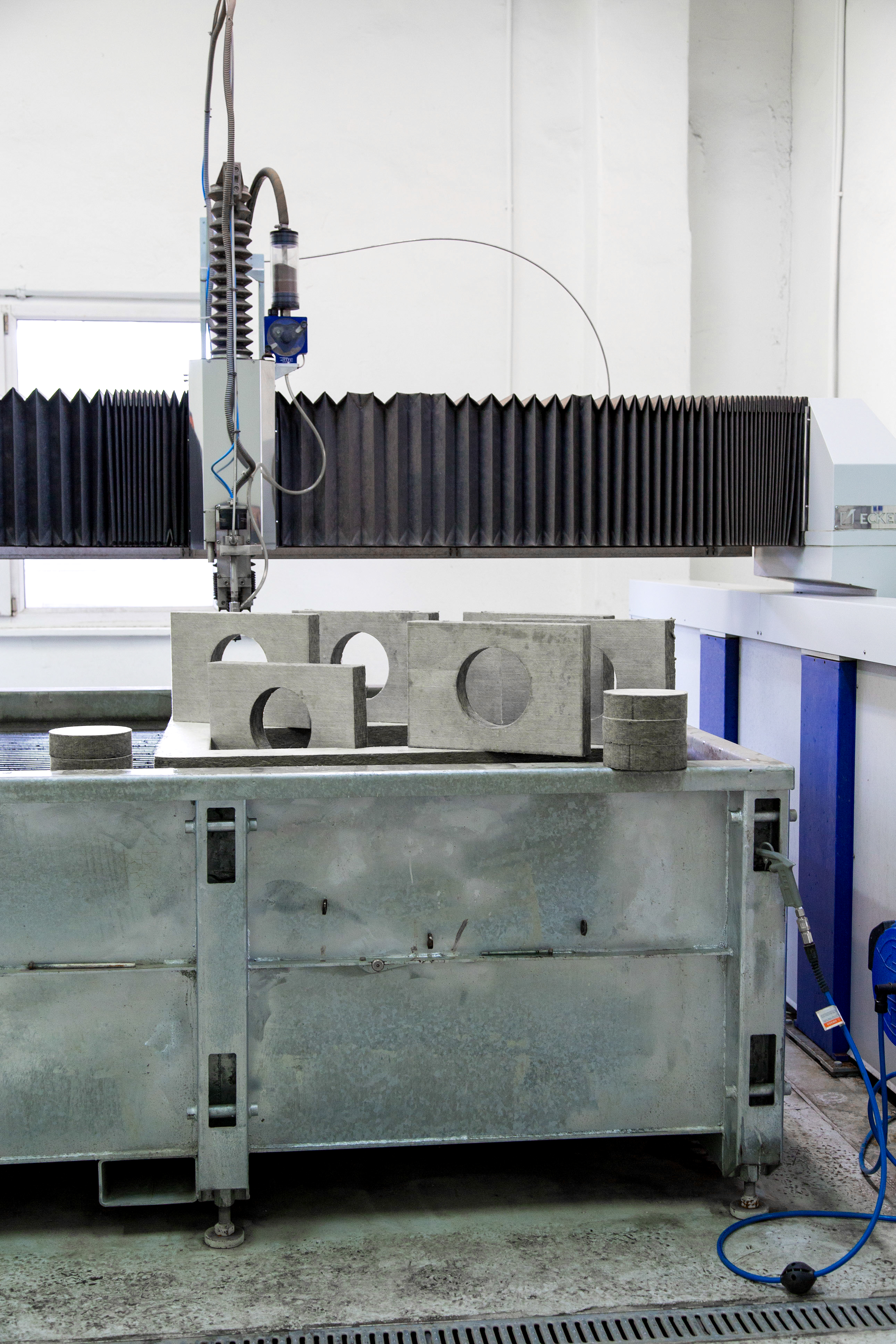

Stół wodny
Stół wodny
Przecinarka Opal posiada solidny, wyposażony w podwójny system krat wema, stół wodny. Stalowa, w pełni ocynkowana (opcja dodatkowa) konstrukcja gwarantuje trwałość i odporność na korozję. Niezależna od jezdni, konstrukcja stołu zwiększa stabilność i żywotność maszyny.

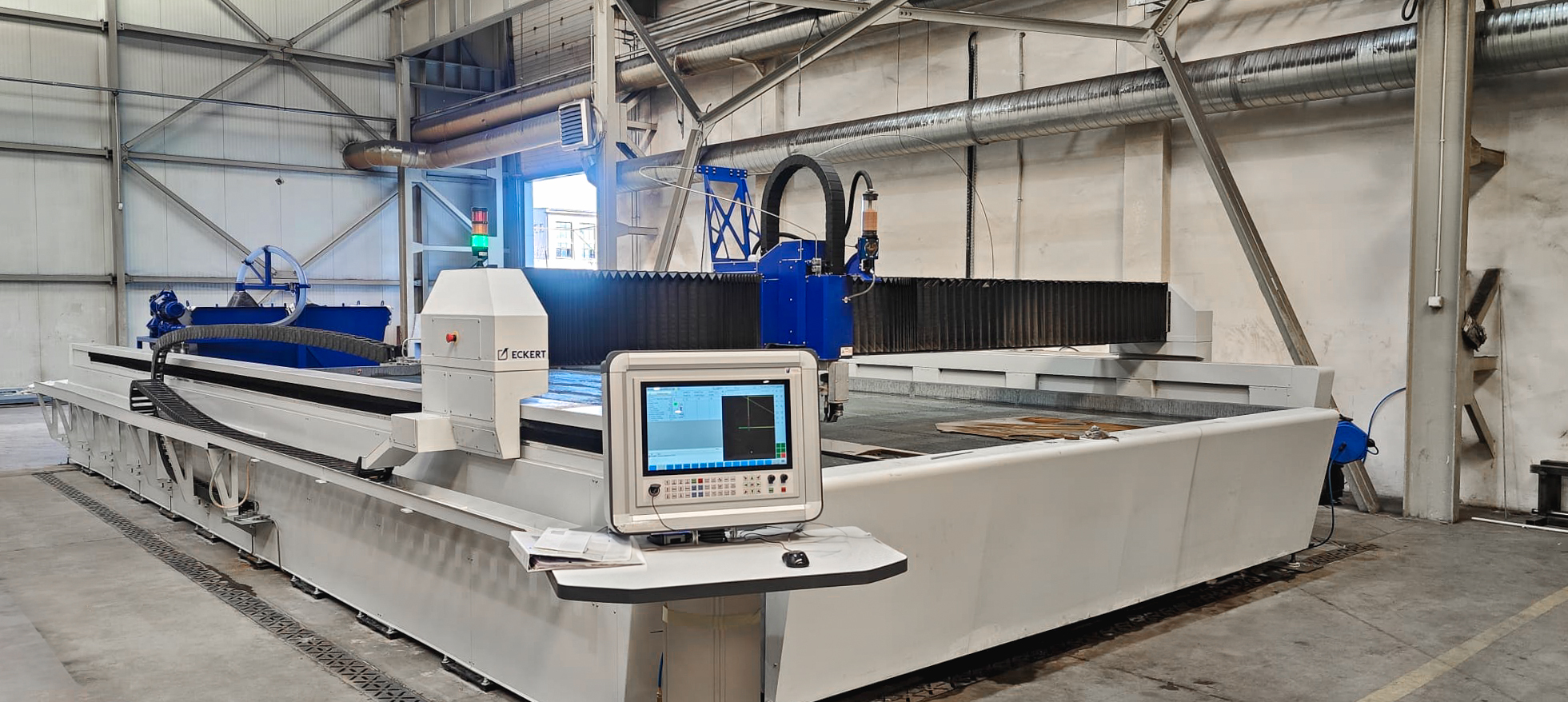

Sterownik Eckert i-Vision
Sterownik Eckert i-Vision
Najnowocześniejszy sterownik Eckert I-Vision to wysokiej klasy urządzenie przemysłowe, wyposażone w ekran dotykowy. Wydajne podzespoły i konstrukcja odporna na ekstremalne warunki panujące na hali produkcyjnej, zapewniają bezawaryjność pracy przecinarki. Bogata funkcjonalność autorskiego oprogramowania oraz intuicyjny interfejs, pozwalają na pełne wykorzystanie możliwości maszyny. Wolnostojący panel sterownika zapewnia wyjątkowy komfort i bezpieczeństwo pracy operatora, umożliwiając obserwację procesu cięcia podczas obsługi.

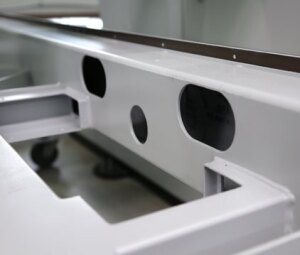

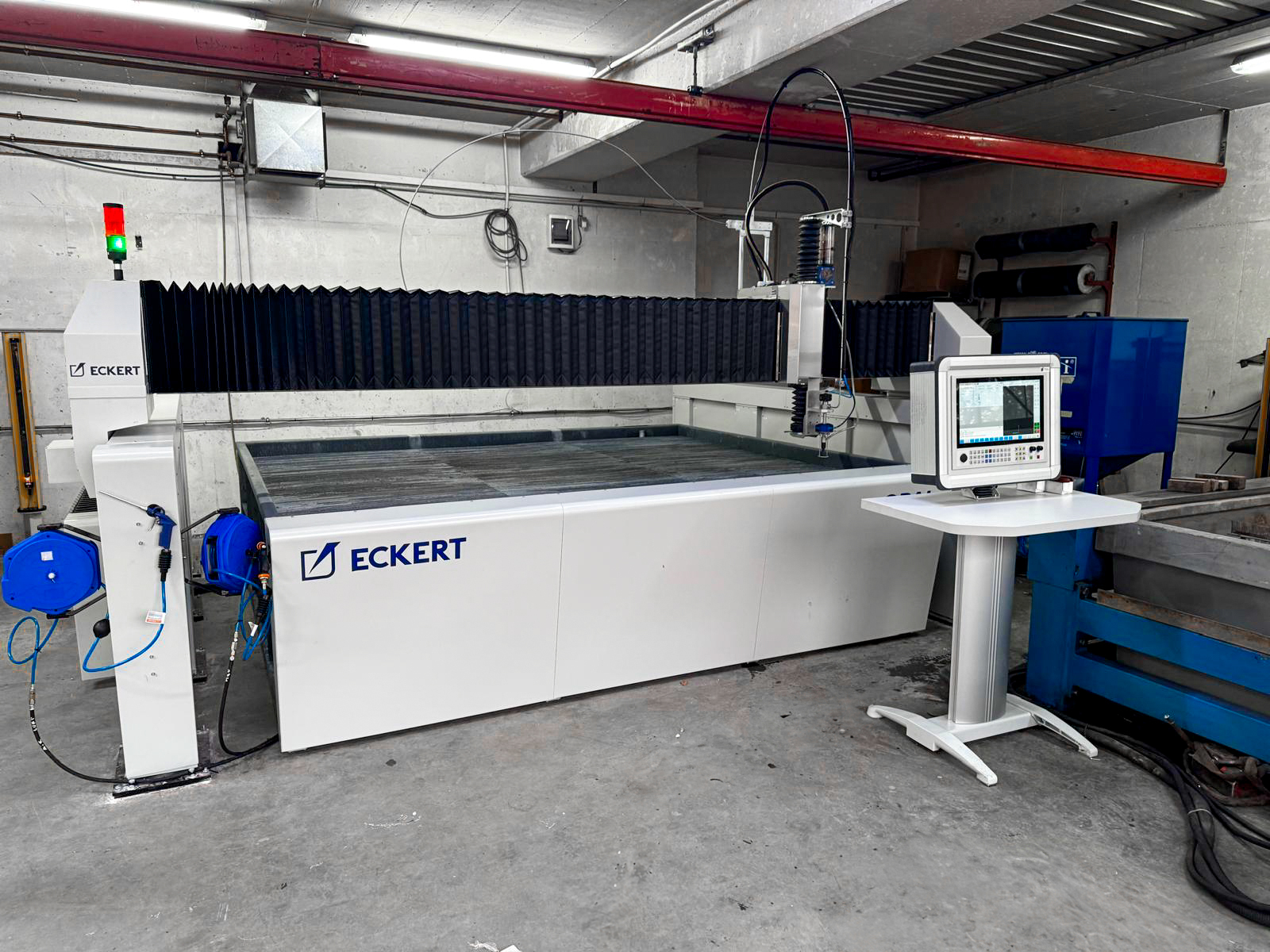

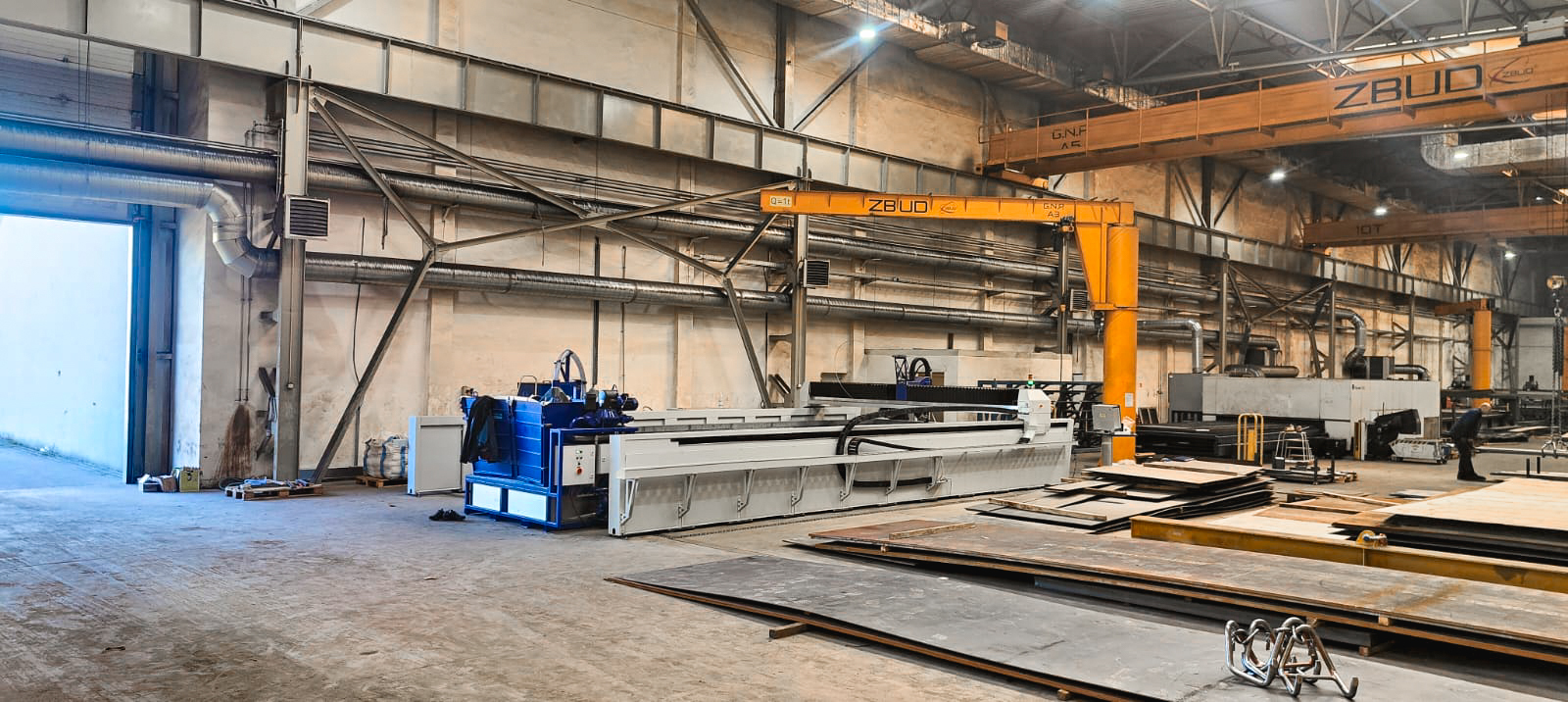

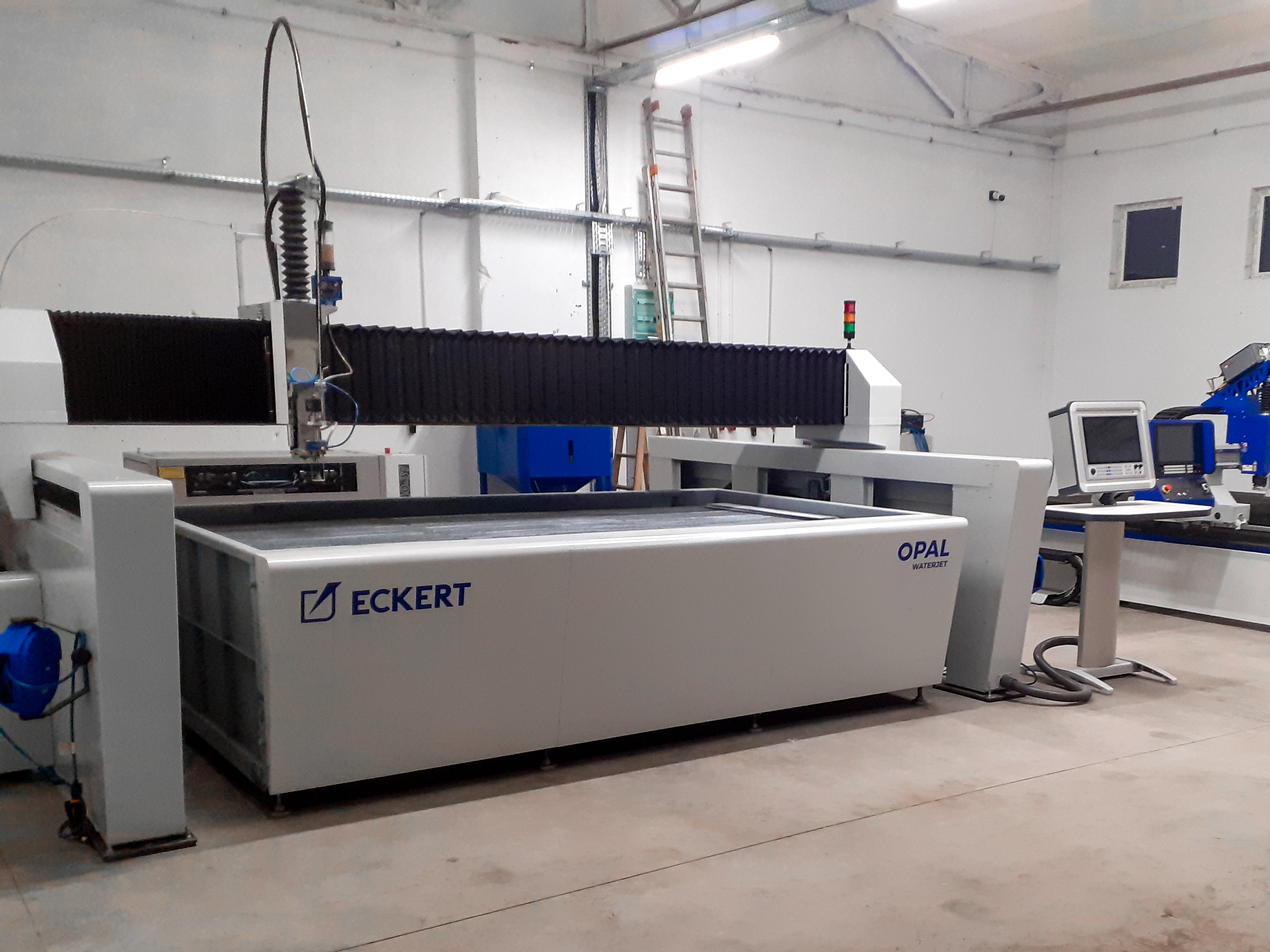

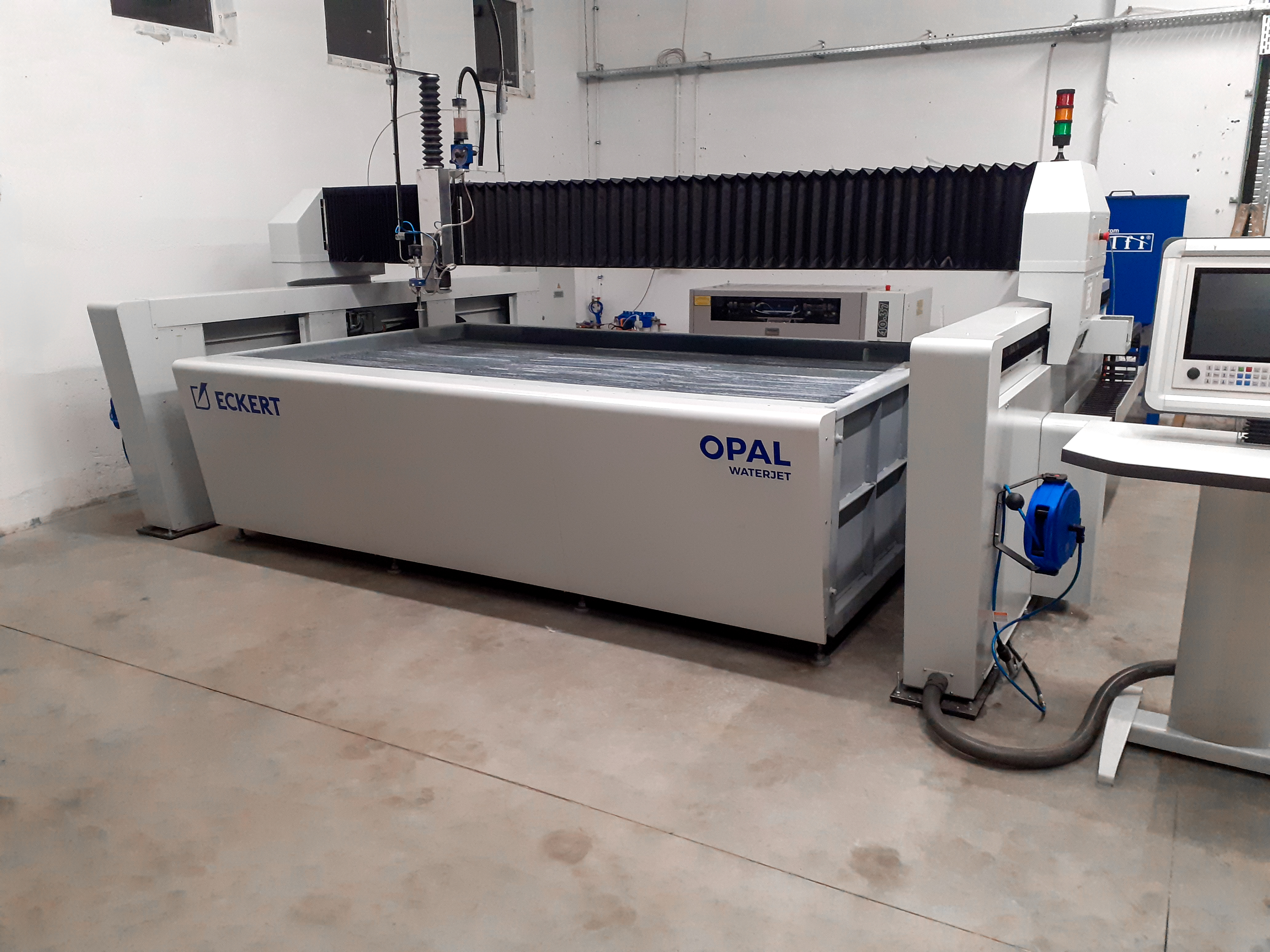

Konstrukcja
Konstrukcja
Przecinarka Opal posiada budowę portalową. Maszyna jest wykonana ze stalowych profili zamkniętych, które zapewniają wysoką stabilność. Elementy jezdne portalu zostały zabezpieczone przed działaniem wody za pomocą osłon mieszkowych. Dzięki relatywnie niskiej wadze portalu, Opal WaterJet charakteryzuje się doskonałą dynamiką, a zastosowanie silników high precision zwiększa dokładność pozycjonowania.
-
Głowica Pro-X 3D -
System zgrzebłowy
-
Zmienny poziom lustra wody
-
Cięcie ze ścierniwem
-
System zmiękczania wody

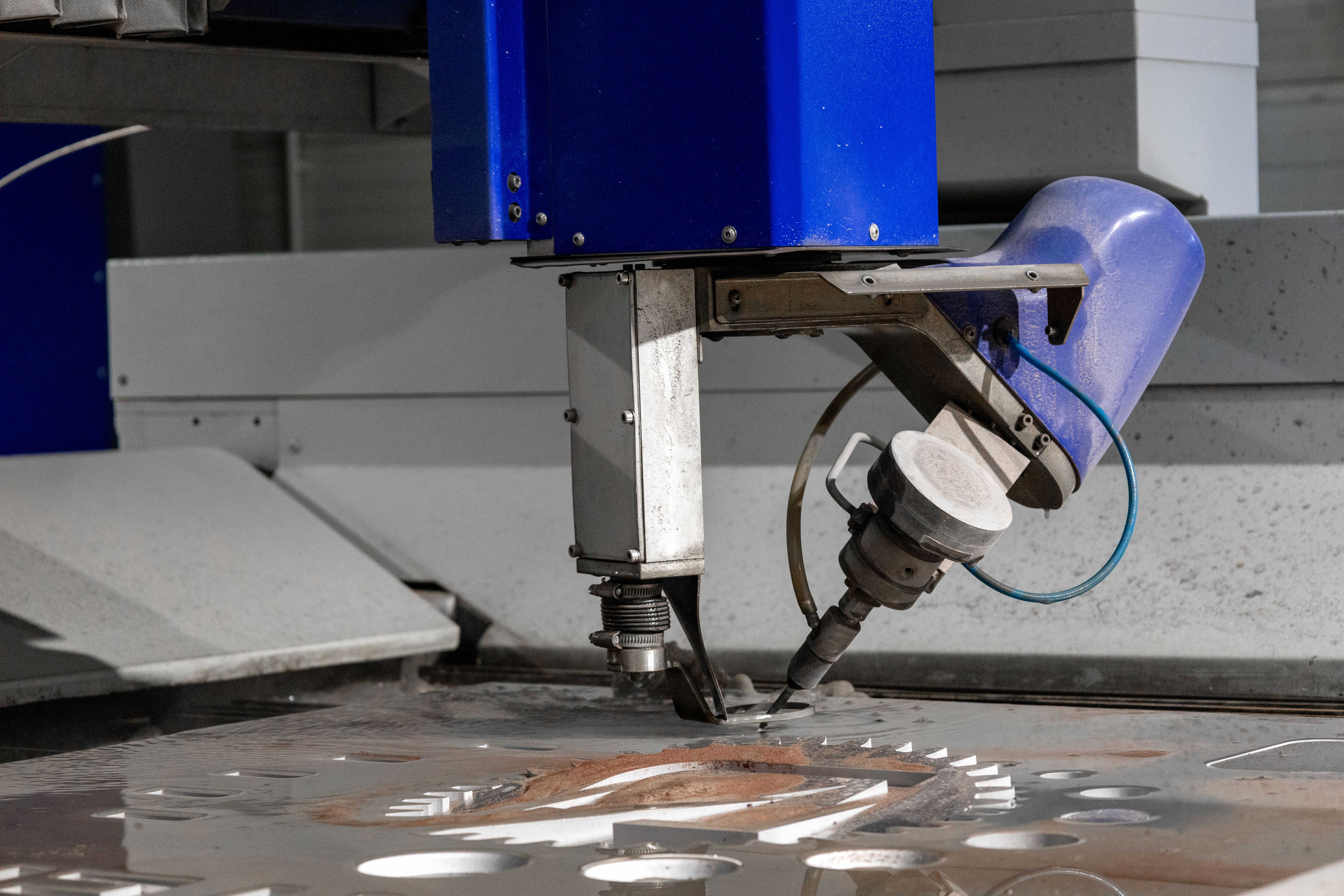

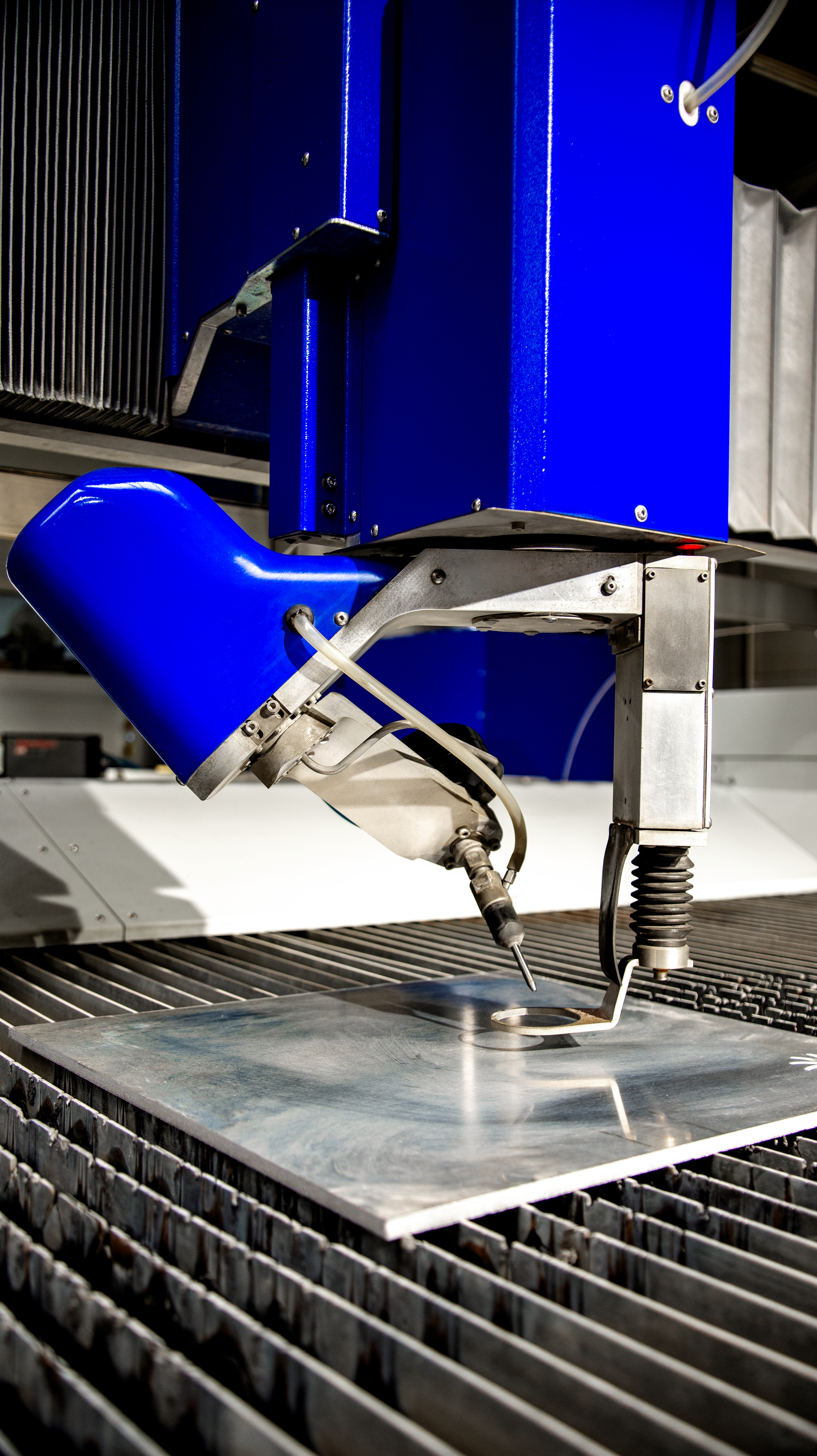

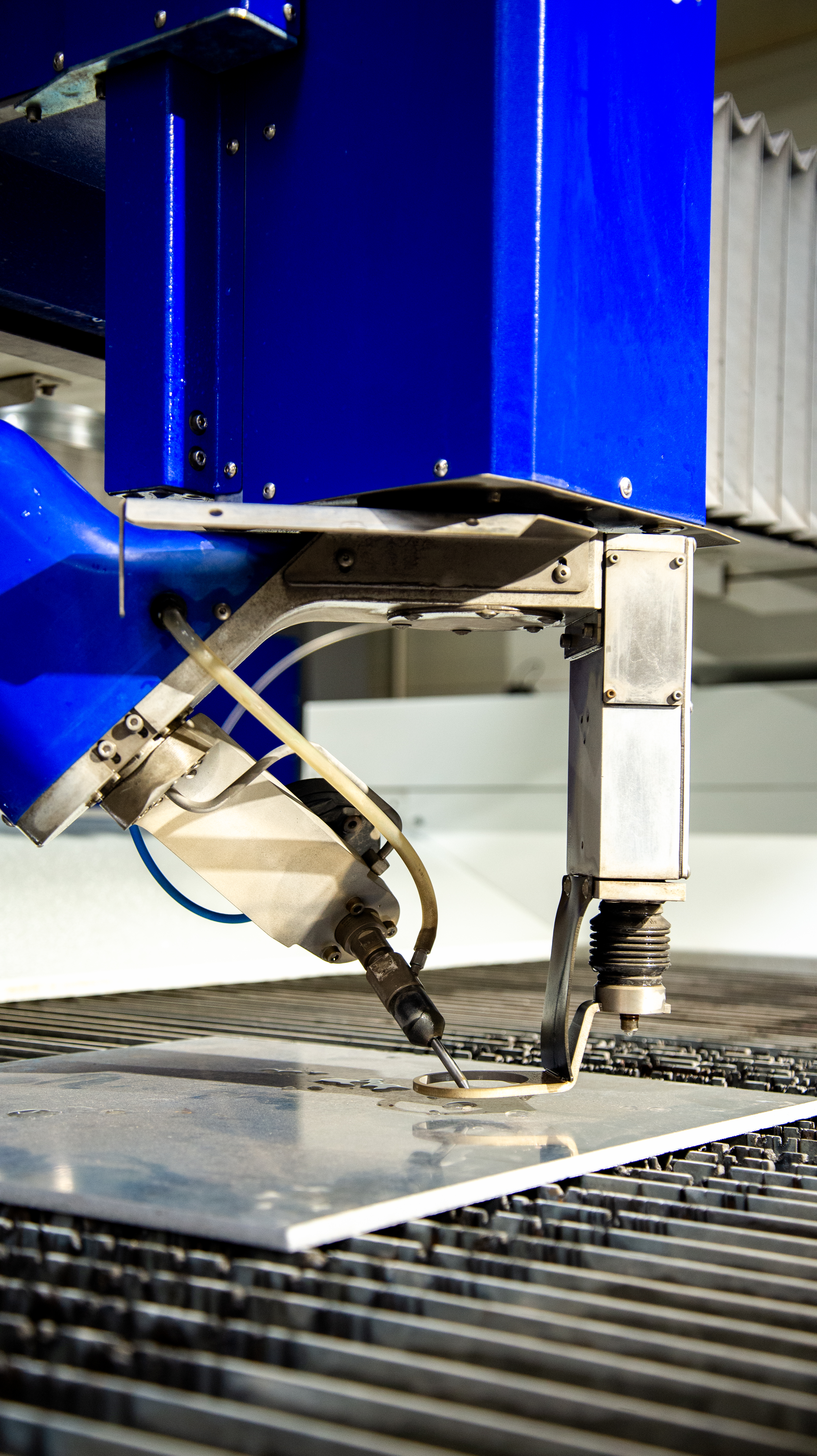

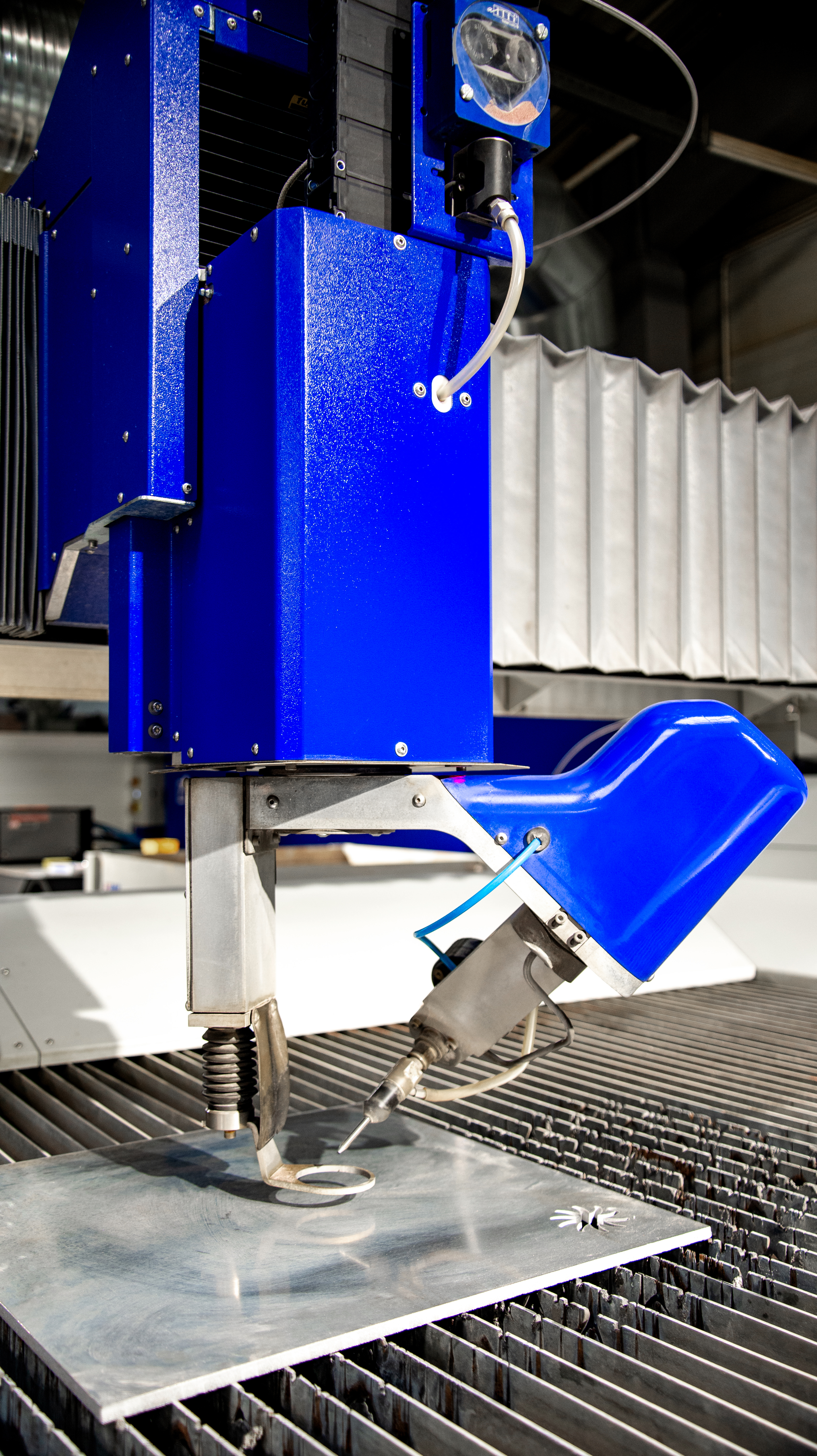

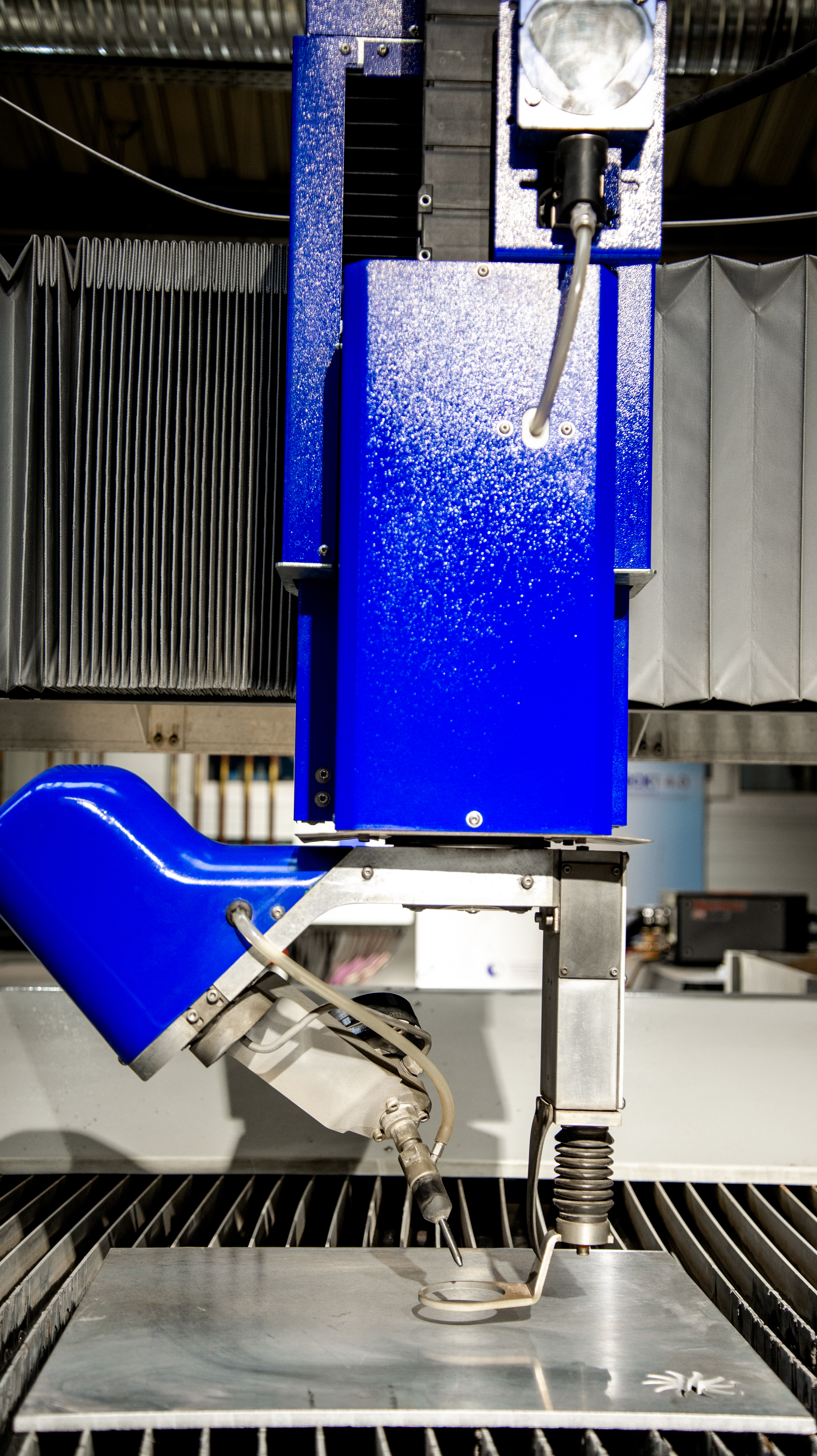

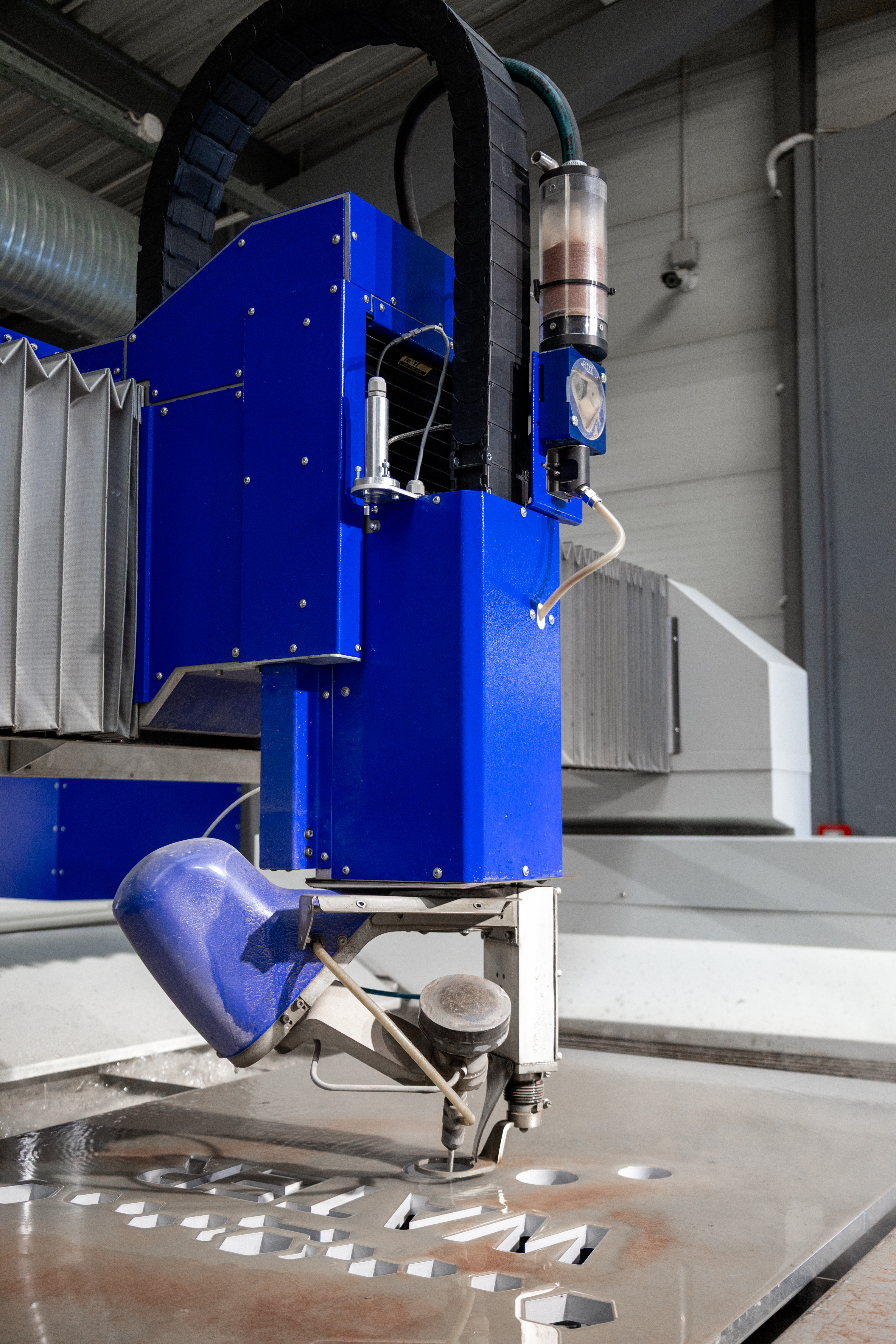

Głowica Pro-X 3D
5-cio osiowa głowica wodna PRO-X 3D FL zapewnia efektywną obróbkę wodną, gwarantując uzyskanie maksymalnej precyzji w przestrzeni trójwymiarowej. Możliwość cięcia pod kątem +/- 60o oraz kompensacja stożka zapewniają wysoką dokładność, a także praktycznie zerowy ukos krawędzi cięcia.
System zgrzebłowy
Podczas cięcia abrazyjnego i plazmowego, na dnie stołu roboczego gromadzą się pozostałości po procesie cięcia. Zawiesina jest bezpośrednio wypompowywana z wanny do dwóch zbiorników osadowych. Gwarantuje to bardzo wysoką skuteczność procesu filtracji.
Zmienny poziom lustra wody
Poziom wody zależny jest od grubości obrabianego materiału, może on być obniżany lub podwyższany. Dzięki tej funkcjonalności możliwe jest cięcie pod wodą co redukuje wpływ ciepła na obrabiany materiał oraz zwiększa bezpieczeństwo i komfort pracy obniżając hałas oraz zanieczyszczenie pyłowe.
Cięcie ze ścierniwem
To kompletny gotowy do podłączenia zestaw konieczny do cięcia wodą z domieszką ścierniwa. Zestaw składa się z: głowicy tnącej, dozownika ścierniwa i podajnika ścierniwa.
System zmiękczania wody
Urządzenia do zmiękczania wody dobierane są na podstawie maksymalnego godzinowego przepływu. W przypadku konieczności ciągłej i długotrwałej pracy można również zastosować zbiorniki w systemie DUPLEX. Jest to wówczas układ urządzeń pracujących naprzemiennie. System zmiękczania wody znacząco zwiększa żywotność części eksploatacyjnych pompy i wydłuża jej niezawodność.
