Odciągi do maszyn CNC - systemy odciągowe do lasera i plazmy

Odciąg do maszyny CNC jest systemem odpowiedzialnym za przechwytywanie i usuwanie pyłów, dymów oraz innych zanieczyszczeń powstających podczas procesu cięcia.

Skuteczny system odciągowy CNC powinien przechwytywać zanieczyszczenia możliwie blisko miejsca ich powstawania, a następnie transportować je przez instalację do odpowiedniego systemu filtracji.

ECKERT oferuje rozwiązania odciągowe dopasowane do maszyn wykorzystywanych do cięcia laserowego, plazmowego i tlenowego.

Czym jest system odciągowy CNC?

Odciąg nie jest pojedynczym urządzeniem. To zespół współpracujących elementów, których zadaniem jest skuteczne przechwytywanie, transportowanie i – w zależności od konfiguracji - filtrowanie zanieczyszczonego powietrza.

System może obejmować:

• stół odciągowy,

• sekcje odciągowe,

• kanały wentylacyjne,

• wentylator przemysłowy,

• filtrowentylator,

• system filtracji,

• elementy sterowania.

Każdy z tych elementów wpływa na końcową skuteczność instalacji.

Odciąg do lasera

Odciąg do lasera CNC służy do usuwania dymów i pyłów powstających podczas cięcia materiałów.

Zanieczyszczenia są przechwytywane przez system odciągowy znajdujący się pod lub w bezpośrednim sąsiedztwie strefy cięcia. Następnie są transportowane kanałami do wentylatora i systemu filtracji.

W przypadku dużych stołów laserowych stosowane są często odciągi sekcyjne, które umożliwiają aktywowanie określonej części systemu w zależności od położenia głowicy tnącej.

Takie rozwiązanie pozwala skoncentrować przepływ powietrza w obszarze, w którym aktualnie odbywa się cięcie.

Odciąg do plazmy

Podczas cięcia plazmowego powstają pyły, dymy i cząstki materiału. Ich ilość zależy między innymi od rodzaju i grubości obrabianego materiału oraz parametrów procesu.

Odciąg do plazmy powinien być dopasowany do powierzchni stołu, liczby sekcji oraz parametrów wentylatora.

W przypadku dużych stołów plazmowych szczególnie istotne jest odpowiednie zaprojektowanie stref odciągowych. Pozwala ono ograniczyć obszar, z którego pobierane jest powietrze, i skoncentrować działanie systemu na aktywnej strefie cięcia.

Odciąg sekcyjny do stołów CNC

Odciąg sekcyjny dzieli powierzchnię stołu roboczego na niezależne strefy.

Podczas pracy otwierana jest sekcja odpowiadająca obszarowi, w którym znajduje się głowica tnąca. Pozostałe sekcje mogą pozostawać zamknięte.

Rozwiązanie to znajduje zastosowanie przede wszystkim w dużych maszynach CNC, gdzie odciąganie powietrza z całej powierzchni stołu jednocześnie nie jest konieczne.

Odpowiednio zaprojektowany system sekcyjny pozwala skoncentrować odciąg w miejscu powstawania zanieczyszczeń.

Stoły odciągowe CNC

Stół odciągowy jest pierwszym elementem systemu odpowiedzialnym za przechwytywanie pyłów i dymów.

Jego konstrukcja powinna być dopasowana do technologii cięcia oraz parametrów maszyny.

W zależności od zastosowania można stosować różne rozwiązania konstrukcyjne, w tym stoły sekcyjne, stoły z wanną wodną oraz systemy odciągowe dostosowane do konkretnych technologii.

W przypadku cięcia laserowego i plazmowego odpowiednio skonfigurowany stół odciągowy pozwala kierować zanieczyszczone powietrze do dalszych elementów instalacji.

Odciąg pyłów i dymów

Głównym zadaniem systemu odciągowego jest ograniczenie rozprzestrzeniania zanieczyszczeń powstających podczas procesu obróbki.

Odciąg pyłów z maszyn CNC powinien działać bezpośrednio w miejscu powstawania zanieczyszczeń. Im skuteczniej pył i dym zostaną przechwycone na etapie procesu cięcia, tym mniejsze jest ryzyko ich rozprzestrzenienia się w hali.

Dlatego projektowanie systemu powinno uwzględniać zarówno konstrukcję stołu, jak i parametry wentylatora oraz systemu filtracji.

Odciąg do cięcia aluminium

Cięcie aluminium i lekkich stopów wymaga szczególnej uwagi w zakresie systemu odciągowego.

Pyły powstające podczas obróbki niektórych materiałów mogą mieć właściwości palne lub wybuchowe. W takich przypadkach konieczne jest uwzględnienie wymagań bezpieczeństwa oraz zastosowanie odpowiednio dobranych urządzeń.

System może zostać wyposażony w filtrowentylator ATEX, jeżeli charakterystyka procesu i pyłów tego wymaga.

Kompletny system odciągowy ECKERT

ECKERT może dopasować poszczególne elementy systemu do konkretnej maszyny CNC.

Kompletne rozwiązanie może obejmować:

stół odciągowy → odciąg sekcyjny → kanały → wentylator → filtrowentylator → filtracja

Dobór jest uzależniony między innymi od:

• technologii cięcia,

• wymiarów stołu,

• rodzaju materiału,

• grubości materiału,

• intensywności produkcji,

• ilości powstających zanieczyszczeń,

• warunków pracy,

• konstrukcji hali.

Takie podejście pozwala uniknąć sytuacji, w której poszczególne elementy instalacji są dobierane niezależnie od siebie.

Odciągi do maszyn laserowych i plazmowych ECKERT

System odciągowy powinien być integralną częścią stanowiska CNC. ECKERT łączy doświadczenie w zakresie maszyn do cięcia z doborem wyposażenia dodatkowego, w tym stołów odciągowych, wentylatorów i filtrowentylatorów.

Dzięki temu system może być projektowany jako całość, z uwzględnieniem parametrów konkretnej maszyny i procesu produkcyjnego.

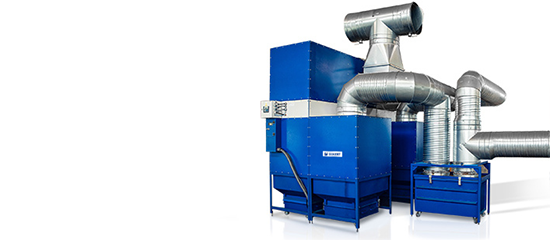

Wentylator i filtrowentylator w systemie odciągowym

W systemie odciągowym wentylator odpowiada za wymuszenie przepływu powietrza, natomiast filtrowentylator dodatkowo umożliwia oczyszczanie odprowadzanego powietrza.

Dobór obu urządzeń powinien być wykonany na podstawie parametrów całej instalacji.

Sprawdź również:

Wentylatory przemysłowe ECKERT – WOV-1 | WOV-2 | WOV-3 | WOV-4

Filtrowentylatory ECKERT – PFC Plus | SMART PFC Plus | Topsinn | TEKA EcoCube | Donaldson ATEX

Dlaczego ECKERT?

ECKERT rozwija technologie dla przemysłu od 1990 roku. Doświadczenie w projektowaniu i produkcji maszyn CNC pozwala nam spojrzeć na system odciągowy jako integralną część całego stanowiska produkcyjnego.

Nie dobieramy odciągu w oderwaniu od maszyny. Uwzględniamy technologię cięcia, konstrukcję stołu, rodzaj materiału oraz wymagania dotyczące wentylacji i filtracji.

Dzięki temu możemy zaproponować kompletny system odciągowy do lasera, plazmy lub innej maszyny CNC, dopasowany do konkretnego procesu.

Potrzebujesz odciągu do maszyny CNC?

Skontaktuj się z ECKERT. Dobierzemy rozwiązanie obejmujące odpowiedni stół odciągowy, system kanałów, wentylator i - w zależności od zastosowania - filtrowentylator.

Skuteczny odciąg zaczyna się od właściwego projektu całego systemu.
