Najlepsza głowica laserowa do cięcia fiber - ranking producentów i dobór parametrów cięcia laserem światłowodowym

Współczesne systemy fiber laser zrewolucjonizowały obróbkę metalu. Dzięki technologii laserów światłowodowych możliwe jest osiąganie bardzo dużych prędkości cięcia, wysokiej dokładności oraz doskonałej jakości gotowych elementów. Z tego powodu przecinarki laserowe fiber są dziś standardem w zakładach produkcyjnych z branży konstrukcji stalowych, motoryzacji, przemysłu maszynowego czy produkcji urządzeń.

Wielu użytkowników, porównując możliwości poszczególnych maszyn, zwraca uwagę przede wszystkim na moc źródła lasera. Jest to oczywiście jeden z najważniejszych parametrów, jednak nie jedyny. Nawet najbardziej wydajny laser światłowodowy nie zapewni oczekiwanych rezultatów, jeśli współpracuje z niewłaściwie dobraną głowicą laserową lub źle skonfigurowanym układem optycznym.

To właśnie głowica laserowa odpowiada za precyzyjne skupienie wiązki, utrzymanie właściwej odległości od materiału oraz kontrolę całego procesu cięcia. Od jej konstrukcji zależy nie tylko jakość krawędzi, ale również stabilność pracy, wydajność produkcji oraz żywotność elementów eksploatacyjnych. W nowoczesnych maszynach fiber laser głowica jest jednym z najbardziej zaawansowanych technologicznie podzespołów i w dużej mierze decyduje o możliwościach całego systemu.

Dlaczego głowica laserowa ma tak duże znaczenie?

Podczas pracy głowica znajduje się najbliżej obrabianego materiału. To przez nią przechodzi wiązka lasera, która zostaje precyzyjnie skupiona w punkcie ogniskowej. Jednocześnie odpowiada ona za doprowadzenie gazu technicznego, utrzymanie odpowiedniej wysokości nad materiałem oraz ciągłą kontrolę parametrów procesu.

Dlatego od jakości głowicy zależy, czy wycinarka laserowa fiber będzie pracowała z pełną wydajnością oraz czy możliwe będzie wykorzystanie całego potencjału źródła lasera. Odpowiednio dobrana głowica wpływa na jakość krawędzi cięcia, dokładność wymiarową elementów, stabilność procesu, zużycie materiałów eksploatacyjnych oraz ogólną efektywność produkcji.

Nowoczesne głowice laserowe wyposażone są w zaawansowane układy optyczne, systemy automatycznej regulacji ostrości (Auto-Focus), czujniki wysokości oraz zabezpieczenia chroniące soczewki przed zabrudzeniem i uszkodzeniem. Dzięki temu możliwe jest uzyskanie powtarzalnych rezultatów zarówno podczas cięcia cienkich blach, jak i materiałów o znacznej grubości.

W praktyce oznacza to wyższą wydajność produkcji, mniejszą liczbę strat / odpadów oraz ograniczenie kosztów związanych z późniejszą obróbką elementów.

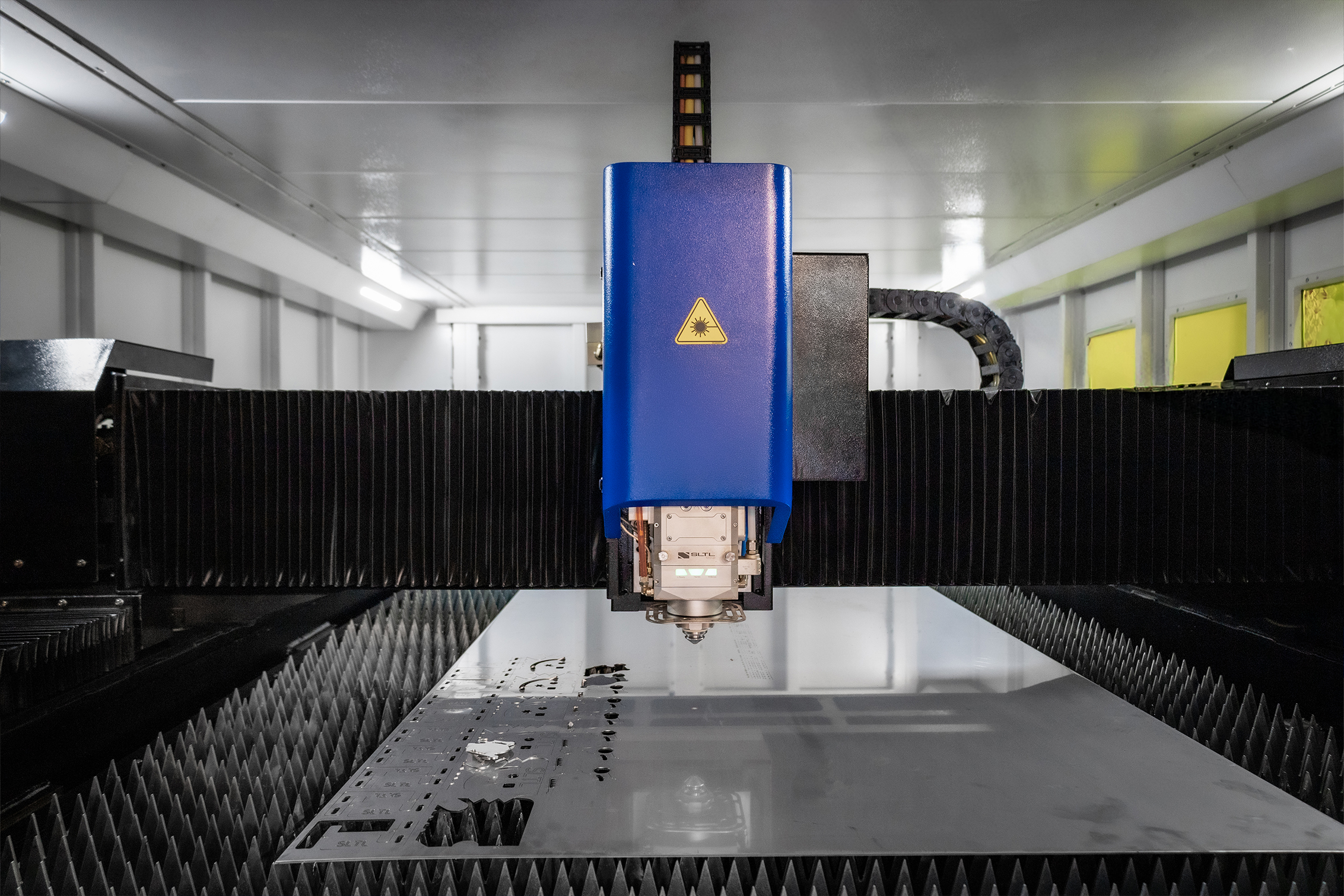

Czym jest głowica laserowa i jak działa?

Głowica laserowa stanowi końcowy element układu optycznego każdej przecinarki laserowej fiber. Jej podstawowym zadaniem jest przekazanie energii wiązki do obrabianego materiału oraz utrzymanie stabilnych warunków podczas całego procesu cięcia.

Wiązka generowana przez laser światłowodowy trafia do głowicy, gdzie przechodzi przez układ soczewek odpowiedzialnych za jej precyzyjne skupienie. Następnie promień kierowany jest na powierzchnię materiału, powodując jego miejscowe stopienie lub odparowanie. Jednocześnie przez dyszę podawany jest gaz techniczny, który usuwa stopiony materiał ze szczeliny cięcia i stabilizuje cały proces.

Współczesne głowice wykonują znacznie więcej zadań niż tylko prowadzenie wiązki lasera. Odpowiadają również za automatyczne ustawienie położenia ogniskowej, kontrolę wysokości nad materiałem, monitorowanie parametrów pracy oraz ochronę elementów optycznych przed zanieczyszczeniami. Dzięki temu operator nie musi ręcznie korygować ustawień przy każdej zmianie grubości materiału, co znacząco skraca czas przygotowania produkcji.

Zaawansowane rozwiązania stosowane w nowoczesnych maszynach fiber laser pozwalają także na bieżąco kompensować niewielkie odchylenia powierzchni materiału. Przekłada się to na wysoką jakość cięcia nawet podczas obróbki dużych arkuszy blach.

Parametry cięcia laserowego - co decyduje o jakości procesu?

Sama głowica laserowa nie jest w stanie zagwarantować idealnych rezultatów. Równie ważne jest odpowiednie dobranie parametrów technologicznych, które powinny być dostosowane do rodzaju materiału, jego grubości oraz oczekiwanej jakości cięcia.

Moc lasera

Moc źródła określa ilość energii przekazywanej do materiału podczas procesu cięcia. Im wyższa moc, tym większe możliwości obróbki grubszych blach oraz osiągania wyższych prędkości produkcyjnych. Nie oznacza to jednak, że większa moc zawsze przekłada się na lepsze rezultaty.

Nowoczesne lasery światłowodowe osiągają dziś moc 20, 30, a nawet 80 kW. Tak wysokie wartości wymagają zastosowania głowic o bardzo dużej odporności termicznej oraz stabilnym układzie optycznym. W przeciwnym razie może dochodzić do przegrzewania soczewek, pogorszenia jakości wiązki oraz szybszego zużycia elementów eksploatacyjnych.

Dlatego producenci maszyn fiber laser zwracają coraz większą uwagę na skuteczne chłodzenie głowicy, ochronę optyki oraz precyzyjne prowadzenie wiązki nawet podczas wielogodzinnej pracy z maksymalnym obciążeniem.

Prędkość cięcia laserem

Jednym z najważniejszych parametrów wpływających na wydajność produkcji jest prędkość cięcia. Technologia fiber laser umożliwia osiąganie znacznie wyższych prędkości niż tradycyjne metody obróbki, jednak tylko wtedy, gdy wszystkie elementy systemu współpracują ze sobą w odpowiedni sposób.

Zbyt duża prędkość może prowadzić do niedocięć, pogorszenia jakości krawędzi oraz niestabilnego procesu. Z kolei zbyt wolne prowadzenie głowicy powoduje nadmierne nagrzewanie materiału, zwiększenie strefy wpływu ciepła oraz wyższe zużycie energii.

Dobór odpowiedniej prędkości powinien uwzględniać rodzaj obrabianego materiału, jego grubość, moc źródła fiber laser, zastosowany gaz techniczny oraz parametry dyszy. Dopiero właściwe połączenie wszystkich tych elementów pozwala uzyskać wysoką jakość cięcia przy jednoczesnym zachowaniu dużej wydajności produkcji.

Pozycja ogniskowej - dlaczego ma kluczowe znaczenie?

Jednym z najważniejszych parametrów wpływających na jakość cięcia jest położenie ogniskowej wiązki lasera. To właśnie w tym miejscu energia zostaje skupiona na niewielkiej powierzchni materiału, umożliwiając jego szybkie stopienie lub odparowanie.

Nawet niewielkie odchylenie położenia ogniskowej może spowodować pogorszenie jakości krawędzi, zwiększenie szerokości szczeliny cięcia lub powstawanie gratu. Problem staje się szczególnie widoczny podczas obróbki grubych blach oraz przy wykorzystaniu laserów światłowodowych o dużej mocy, gdzie wymagania dotyczące dokładności są znacznie większe.

Dlatego nowoczesne maszyny fiber laser wyposażane są w systemy Auto-Focus, które automatycznie dobierają położenie ogniskowej do grubości oraz rodzaju materiału. Operator nie musi wykonywać ręcznych korekt przed każdą zmianą programu, co skraca czas przygotowania produkcji i ogranicza ryzyko błędów.

Automatyczna regulacja pozwala również utrzymać wysoką jakość cięcia podczas produkcji seryjnej, gdzie liczy się przede wszystkim powtarzalność każdego detalu.

Gaz techniczny i dysza - elementy, które mają większe znaczenie, niż się wydaje

O jakości procesu decyduje nie tylko źródło lasera czy sama głowica. Równie ważny jest właściwy dobór gazu technicznego oraz dyszy tnącej, ponieważ odpowiadają one za usuwanie stopionego materiału ze szczeliny cięcia i stabilizację całego procesu.

Najczęściej wykorzystywane są dwa gazy:

Tlen stosowany jest głównie podczas cięcia stali konstrukcyjnej. Uczestniczy w reakcji spalania materiału, dzięki czemu umożliwia efektywne cięcie większych grubości przy stosunkowo niewielkim zużyciu energii.

Azot wykorzystywany jest przede wszystkim podczas cięcia stali nierdzewnej oraz aluminium. Jako gaz obojętny nie reaguje z materiałem, dzięki czemu pozwala uzyskać jasne, czyste krawędzie pozbawione przebarwień. Z tego względu jest standardem wszędzie tam, gdzie liczy się estetyka wykonania lub elementy będą później malowane czy spawane.

Nie można również zapominać o odpowiednim doborze dyszy. Jej średnica, geometria oraz stan techniczny mają bezpośredni wpływ na koncentrację strumienia gazu, skuteczność usuwania stopionego metalu oraz stabilność procesu. Nawet niewielkie uszkodzenie dyszy może obniżyć jakość cięcia i zwiększyć zużycie materiałów eksploatacyjnych.

Najlepsi producenci głowic laserowych

Rynek głowic do laserów światłowodowych rozwija się bardzo dynamicznie. Rosnące moce źródeł oraz coraz większe wymagania dotyczące jakości sprawiają, że producenci stale udoskonalają swoje rozwiązania.

Na świecie szczególnym uznaniem cieszy się pięć marek: RayTools, Precitec, WSX, OSPRI oraz IPG Photonics. Każda z nich oferuje rozwiązania przeznaczone do nieco innych zastosowań i segmentów rynku.

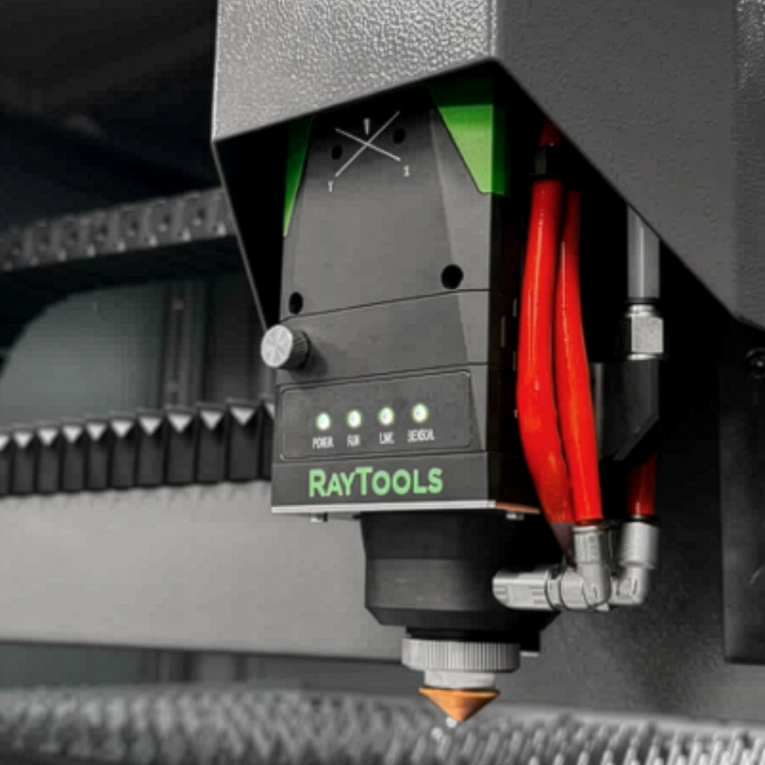

RayTools - sprawdzone rozwiązanie dla większości zastosowań

RayTools od wielu lat pozostaje jednym z najpopularniejszych producentów głowic stosowanych w maszynach fiber laser. Produkty tej marki można znaleźć zarówno w ekonomicznych wycinarkach laserowych, jak i w bardziej zaawansowanych systemach przemysłowych.

Dużą zaletą rozwiązań RayTools jest połączenie wysokiej jakości wykonania z rozsądnymi kosztami eksploatacji. Producent oferuje skuteczne systemy automatycznej regulacji ostrości, trwałe układy optyczne oraz szeroką dostępność części zamiennych, co przekłada się na niskie koszty serwisowania.

Głowice tej marki doskonale sprawdzają się podczas produkcji konstrukcji stalowych, obróbki blach oraz w zakładach wykonujących produkcję seryjną.

Do najpopularniejszych modeli należą BM111, BM114S, BM115, BM132 oraz BT240.

Precitec - najwyższa precyzja dla wymagających aplikacji

Jeżeli RayTools można uznać za uniwersalne rozwiązanie dla większości zastosowań, to Precitec od lat wyznacza standardy w segmencie premium. Głowice tego niemieckiego producenta wykorzystywane są w zakładach, gdzie liczy się maksymalna dokładność, wysoka niezawodność oraz możliwość pracy z laserami światłowodowymi o bardzo dużej mocy.

Urządzenia Precitec projektowane są z myślą o wielogodzinnej pracy w trybie ciągłym. Zastosowane układy optyczne charakteryzują się wysoką odpornością na odbite promieniowanie oraz bardzo dobrą stabilnością termiczną, dzięki czemu zachowują swoje parametry nawet podczas intensywnej eksploatacji.

Ogromnym atutem tych głowic są również rozbudowane systemy chłodzenia. Skutecznie odprowadzają one ciepło z elementów optycznych, chronią soczewki przed uszkodzeniem oraz wydłużają ich żywotność. W praktyce oznacza to mniejsze ryzyko przestojów, niższe koszty eksploatacyjne oraz utrzymanie wysokiej jakości cięcia przez długi czas.

Wysokiej klasy optyka oraz niezwykle precyzyjne sterowanie ogniskiem pozwalają uzyskać gładkie powierzchnie, minimalną ilość gratu i bardzo wąską szczelinę cięcia. To właśnie dlatego głowice Precitec są często wybierane przez producentów z branży motoryzacyjnej, lotniczej oraz przedsiębiorstwa realizujące produkcję wielkoseryjną.

Najbardziej znane modele to ProCutter 2.0, ProCutter Zoom, LightCutter oraz FineCutter.

Jakie cechy powinna mieć nowoczesna głowica laserowa?

Współczesne głowice stosowane w maszynach fiber laser różnią się nie tylko producentem, ale przede wszystkim zastosowanymi rozwiązaniami technologicznymi. Najlepsi producenci, tacy jak RayTools, Precitec, WSX, OSPRI czy IPG Photonics, rozwijają swoje konstrukcje w podobnym kierunku - zwiększając precyzję, automatyzację oraz odporność na pracę z laserami światłowodowymi o coraz większej mocy.

Przy wyborze głowicy warto zwrócić uwagę przede wszystkim na kilka kluczowych elementów.

Automatyczna regulacja ostrości (Auto-Focus)

Nowoczesne głowice wyposażone są w system Auto-Focus, który automatycznie dostosowuje położenie ogniskowej do rodzaju i grubości materiału. Operator nie musi ręcznie zmieniać parametrów podczas przechodzenia między różnymi programami, co skraca czas przezbrojenia i ogranicza ryzyko błędów.

Rozwiązanie to jest dziś standardem w profesjonalnych maszynach fiber laser, szczególnie tych wykorzystywanych do produkcji seryjnej.

Stabilność optyczna

Wraz ze wzrostem mocy źródeł laserów światłowodowych rosną również wymagania dotyczące układu optycznego. Głowica musi zachowywać wysoką stabilność nawet podczas wielogodzinnej pracy z mocami przekraczającymi 20 czy 30 kW.

Dlatego producenci stosują coraz bardziej zaawansowane układy optyczne, odporne na odbite promieniowanie oraz zmiany temperatury.

Wydajne chłodzenie

Podczas cięcia laserowego głowica pracuje w bardzo trudnych warunkach. Odbite promieniowanie oraz wysoka temperatura mogą prowadzić do przegrzewania soczewek i pogorszenia jakości wiązki. Nowoczesne systemy chłodzenia skutecznie odprowadzają ciepło, chronią elementy optyczne i wydłużają żywotność materiałów eksploatacyjnych. Dzięki temu maszyna zachowuje wysoką jakość cięcia nawet podczas intensywnej produkcji.

Czujniki wysokości

Nowoczesne wycinarki laserowe wyposażone są w pojemnościowe czujniki wysokości, które na bieżąco kontrolują odległość dyszy od materiału. Rozwiązanie to pozwala utrzymać stabilne warunki cięcia nawet wtedy, gdy obrabiany arkusz nie jest idealnie płaski. Jest to szczególnie istotne podczas cięcia dużych formatów blach oraz elementów o zmiennej geometrii.

Ochrona układu optycznego

Soczewki należą do najdroższych elementów eksploatacyjnych głowicy laserowej. Dlatego producenci stosują specjalne szkła ochronne oraz systemy monitorujące ich stan. Pozwala to ograniczyć ryzyko uszkodzenia optyki, skrócić czas serwisowania i obniżyć koszty eksploatacji.

Szukasz przecinarki laserowej dopasowanej do swojej produkcji?

Porozmawiajmy o twojej produkcji

Szukasz sposobu na optymalizację kosztów? Nasi inżynierowie chętnie przeanalizują Twój park maszynowy i doradzą najefektywniejszą technologię cięcia.

Skontaktuj się z nami

Skontaktuj się z ekspertami Eckert. Pomożemy dobrać odpowiednią konfigurację maszyny fiber laser, zoptymalizować parametry cięcia laserowego i wybrać rozwiązanie najlepiej odpowiadające potrzebom Twojego zakładu. Umów się na prezentację i przekonaj się, jak nowoczesny laser światłowodowy może zwiększyć wydajność oraz rentowność Twojej produkcji.

Podsumowanie

Wybór odpowiedniej głowicy laserowej ma kluczowe znaczenie dla wydajności i jakości pracy każdej przecinarki laserowej fiber. To właśnie ona odpowiada za precyzyjne prowadzenie wiązki, utrzymanie właściwego położenia głowicy, stabilność procesu oraz efektywne wykorzystanie mocy lasera światłowodowego. Nawet najbardziej zaawansowane źródło lasera nie zapewni oczekiwanych rezultatów, jeśli pozostałe komponenty systemu nie będą ze sobą właściwie współpracować.

Na jakość cięcia laserowego wpływa wiele czynników - od parametrów technologicznych i rodzaju gazu technicznego, przez układ optyczny i system chłodzenia, aż po odpowiednio dobraną głowicę. Dlatego podczas wyboru maszyny warto patrzeć na cały system, a nie wyłącznie na moc źródła. To kompleksowe podejście przekłada się na wyższą jakość detali, większą wydajność produkcji oraz niższe koszty eksploatacji.

W Eckert projektujemy maszyny fiber laser, w których wszystkie podzespoły - od źródła lasera, przez głowicę tnącą, aż po oprogramowanie sterujące - tworzą spójny i wydajny system. Dzięki temu nasi klienci otrzymują rozwiązania zapewniające wysoką precyzję, niezawodność oraz powtarzalną jakość cięcia, niezależnie od rodzaju obrabianego materiału.
