Jak czyścić stół CNC? Praktyczny poradnik dla operatorów

Stół CNC podczas codziennej pracy jest narażony na działanie wysokiej temperatury, żużla, odprysków, pyłu, nagaru oraz pozostałości ciętego materiału. W zależności od zastosowanej technologii - cięcia plazmowego CNC, cięcia acetylenowo-tlenowego, lasera czy cięcia wodą - rodzaj i ilość zanieczyszczeń może być zupełnie inna.

Regularne czyszczenie stołu CNC jest ważnym elementem prawidłowej obsługi maszyny. Dotyczy to zarówno stanowisk wyposażonych w stół do plazmy, jak i maszyn laserowych oraz urządzeń wykorzystujących technologię WaterJet.

Zaniedbany stół może utrudniać załadunek materiału, pogarszać jego podparcie, ograniczać skuteczność odciągu i zwiększać zużycie elementów roboczych. Odpowiednia organizacja czyszczenia pozwala natomiast utrzymać stanowisko w dobrym stanie i ułatwia codzienną pracę operatora.

Dlaczego warto regularnie czyścić stół CNC?

Podczas cięcia część materiału jest przetwarzana w produkt, a część trafia na stół lub pod powierzchnię roboczą. Przy wykorzystaniu plazmy do cięcia metalu i technologii tlenowych mogą powstawać duże ilości żużla, odprysków i złomu. Wycinarka laserowa generuje przede wszystkim pyły, dym i drobne pozostałości materiału, natomiast maszyna do cięcia wodą wymaga odpowiedniej obsługi wody, osadu oraz zużytego ścierniwa.

Regularne czyszczenie pozwala:

• ograniczyć nagromadzenie odpadów,

• utrzymać odpowiednie podparcie materiału,

• ułatwić załadunek i rozładunek arkuszy,

• utrzymać sprawność systemu odciągowego,

• kontrolować stan rusztów i elementów roboczych,

• szybciej wykrywać zużycie lub uszkodzenia stołu,

• ograniczyć czas potrzebny na późniejsze, bardziej intensywne czyszczenie.

Warto pamiętać, że czyszczenie stołu CNC nie oznacza jedynie usunięcia tego, co widać na jego powierzchni. W zależności od konstrukcji konieczna może być również kontrola przestrzeni pod rusztem, wanien na odpady, kanałów odciągowych czy zbiornika WaterJet.

Stół CNC a technologia cięcia

Sposób czyszczenia stołu zależy bezpośrednio od technologii zastosowanej w maszynie. Innych warunków wymaga cięcie plazmowe CNC, innych laser, a jeszcze innych cięcie wodą.

W przemyśle wykorzystuje się wiele rodzajów maszyn CNC - od wycinarek plazmowych i laserowych, przez maszyny WaterJet, aż po centra frezarskie i inne obrabiarki. Każde z tych urządzeń ma inną konstrukcję stanowiska roboczego, jednak wspólnym elementem jest konieczność regularnej kontroli i konserwacji. Dotyczy to również elementów takich jak korpus obrabiarki, systemy prowadzenia, głowice robocze czy konstrukcja stołu.

Budowa stołu CNC

Budowa stołu CNC zależy od przeznaczenia maszyny. Stół może składać się między innymi z rusztu, wanien na odpady, sekcji odciągowych, elementów wymiennych czy systemów automatycznej wymiany palet.

W przypadku maszyn do cięcia blach konstrukcja stołu musi być odporna na temperaturę, odpryski i obciążenia wynikające z ciężaru obrabianego materiału. Właściwie zaprojektowany stół do plazmy powinien umożliwiać zarówno stabilne podparcie materiału, jak i skuteczne odprowadzanie produktów powstających podczas cięcia.

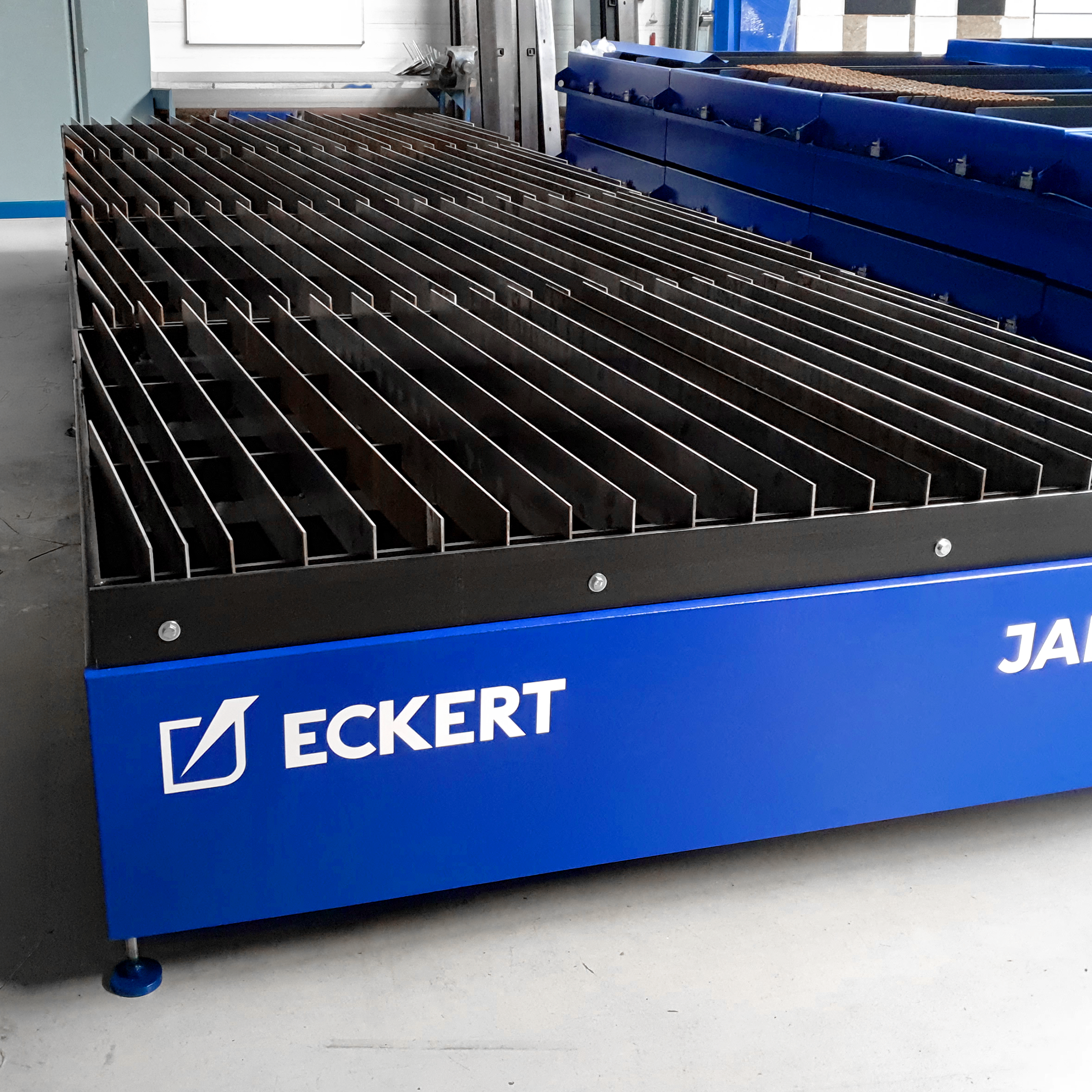

Czyszczenie stołu do cięcia plazmą

Podczas pracy, jaką wykonuje plazma do cięcia, na stole mogą pojawiać się:

• żużel,

• odpryski,

• nagar,

• złom,

• pył,

• produkty spalania.

W przypadku profesjonalnych maszyn do cięcia plazmowego CNC stół powinien być dopasowany do charakterystyki procesu oraz ilości powstających odpadów.

Palnik plazmowy a czystość stołu

Stan stołu ma również znaczenie dla prawidłowej pracy stanowiska wyposażonego w palnik plazma. Podczas procesu cięcia powstają wysokie temperatury, odpryski i żużel, dlatego zarówno stół, jak i elementy robocze powinny być regularnie kontrolowane.

Dotyczy to również stanowisk wyposażonych w różnego rodzaju palniki plazmowe. Ich eksploatacja powinna być połączona z regularną kontrolą stołu, rusztu oraz systemu odciągowego.

Budowa plazmy a ilość odpadów

Na ilość zanieczyszczeń wpływa między innymi sposób działania układu plazmowego, parametry procesu oraz rodzaj ciętego materiału. Dlatego znajomość podstawowych zasad, jakie obejmuje budowa plazmy, pozwala lepiej zrozumieć, dlaczego podczas pracy powstają określone ilości żużla i odprysków.

Operator powinien znać nie tylko zasady obsługi samej maszyny, ale również sposób działania stołu, systemu odciągowego i elementów eksploatacyjnych.

Jak czyścić stół do plazmy?

W pierwszej kolejności należy usunąć większe pozostałości materiału znajdujące się na ruszcie. Następnie należy skontrolować przestrzeń pod powierzchnią roboczą i wannę na odpady, jeśli stół jest w nią wyposażony.

W stołach sekcyjno-odciągowych warto również kontrolować, czy poszczególne sekcje odciągowe działają prawidłowo i czy odpady nie ograniczają przepływu powietrza.

W przypadku intensywnej pracy plazmy do cięcia metalu szczególne znaczenie ma regularne usuwanie żużla. Nie należy dopuszczać do jego nadmiernego nagromadzenia na ruszcie i w wannie.

Pomocne w ustawianiu parametrów procesu mogą być również narzędzia takie jak kalkulator cięcia plazmą, który pozwala dobrać odpowiednie parametry cięcia dla określonego materiału i jego grubości. Prawidłowe parametry mogą wpływać między innymi na jakość krawędzi oraz ilość powstającego żużla.

Czyszczenie stołu do cięcia tlenowego

Przy cięciu grubych blach ilość powstającego żużla może być znaczna. Dlatego stoły do cięcia tlenowego często wyposażane są w wanny na odpady.

Technologia cięcia acetylenowo tlenowego jest stosowana między innymi do obróbki grubych elementów stalowych. W takim przypadku stół musi być odporny na wysoką temperaturę i dużą ilość pozostałości powstających podczas procesu.

Podczas eksploatacji należy regularnie kontrolować ruszt, wannę oraz przestrzeń pod powierzchnią roboczą.

Jeżeli podczas pracy pojawia się problem, np. palnik acetylenowo tlenowy strzela, nie należy ograniczać się wyłącznie do czyszczenia stołu. Tego rodzaju nieprawidłowość wymaga diagnostyki układu zgodnie z dokumentacją i procedurami bezpieczeństwa producenta.

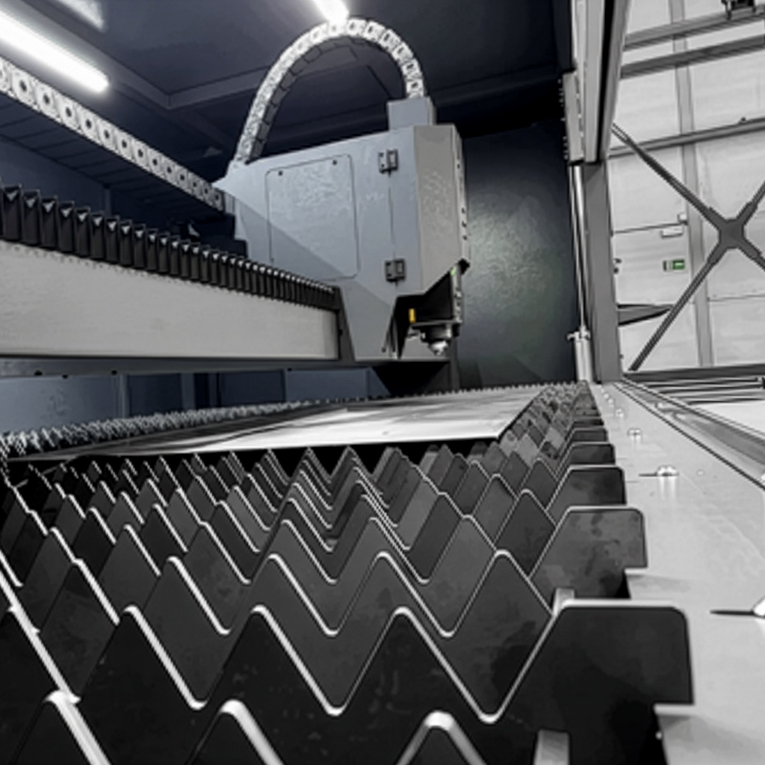

Jak czyścić stół wycinarki laserowej CNC?

Stół do cięcia laserowego pracuje w innych warunkach niż stół plazmowy czy tlenowy, ale również wymaga regularnej kontroli.

Podczas czyszczenia należy zwrócić uwagę przede wszystkim na:

• stan rusztu,

• odpryski i pozostałości materiału,

• nagromadzony pył,

• przestrzeń pod obszarem cięcia,

• działanie systemu odciągowego.

W przypadku automatycznych stołów wymiennych czystość palet i powierzchni roboczej ma również znaczenie dla sprawnego przebiegu załadunku i wymiany materiału.

Laser CNC i różne materiały

Technologia laserowa znajduje zastosowanie nie tylko w obróbce metalu. W zależności od konstrukcji urządzenia i zastosowanego źródła laserowego można spotkać również laser CNC do drewna czy maszynę laserową do wycinania w drewnie.

W takich zastosowaniach również należy pamiętać o regularnym usuwaniu pyłu i pozostałości materiału. Rodzaj zanieczyszczeń będzie jednak zależał od obrabianego materiału. Warto przy tym odróżnić przemysłowe wycinarki laserowe od niewielkich urządzeń przeznaczonych do obróbki materiałów niemetalowych.

A co dzieje się z wiązką po przecięciu blachy?

To właśnie tutaj stół ma bardzo ważne zadanie. Wiązka przechodzi przez materiał i trafia w przestrzeń pod nim, gdzie jej energia jest pochłaniana lub rozpraszana przez odpowiednio zaprojektowane elementy stołu.

Dlatego stół do wycinarki laserowej nie jest zwykłym rusztem. Jego konstrukcja musi uwzględniać moc lasera, grubość i rodzaj obrabianego materiału oraz ryzyko odbicia wiązki. Warto też rozróżnić ochronę stołu przed wiązką od ochrony operatora przed promieniowaniem laserowym. Ta druga realizowana jest m.in. przez obudowę maszyny, osłony i systemy bezpieczeństwa odpowiednie dla klasy lasera.

Ceramiczne zabezpieczenia stołu laserowego

Stoły do cięcia laserowego mogą być wyposażone w ceramiczne płytki ochronne, które zabezpieczają konstrukcję przed działaniem wiązki, wysoką temperaturą i odpryskami. Elementy te są wymienne, dzięki czemu chronią stół przed zużyciem i uszkodzeniami podczas intensywnej pracy wycinarki laserowej.

Czyszczenie stołu WaterJet

Stół WaterJet wymaga zupełnie innego rodzaju obsługi. Zamiast suchego żużla i pyłu mamy tutaj zbiornik z wodą, w którym gromadzą się odpady materiału, osad i ścierniwo.

Cięcie wodą pozwala obrabiać szeroką gamę materiałów, a sama technologia jest wykorzystywana między innymi do cięcia metalu, kamienia, szkła, ceramiki czy tworzyw.

W przypadku profesjonalnych zastosowań stosuje się maszyny do cięcia wodą wyposażone w rozwiązania ułatwiające obsługę zbiornika.

Proces oczyszczania może obejmować:

• usuwanie odpadów ze zbiornika,

• usuwanie zużytego ścierniwa,

• kontrolę poziomu osadu,

• filtrację wody,

• kontrolę systemu cyrkulacji,

• wykorzystanie mechanizmu zgrzebłowego.

Czym ciąć szkło i plastik?

Technologia cięcia powinna zawsze odpowiadać właściwościom obrabianego materiału.

Jeżeli pojawia się pytanie „czym ciąć szybę?”, odpowiedź zależy od rodzaju szkła, jego grubości, wymaganego kształtu i dokładności. W zastosowaniach przemysłowych jednym z rozwiązań może być technologia WaterJet, która pozwala wykonywać precyzyjne cięcia w wielu rodzajach materiałów.

Podobnie w przypadku pytania „czym ciąć plastik?” należy uwzględnić rodzaj tworzywa, jego grubość oraz oczekiwaną jakość krawędzi.

W zastosowaniach przemysłowych zarówno laser, jak i cięcie wodą mogą być dobierane do określonych materiałów i wymagań produkcyjnych.

A co z cięciem szkła domowym sposobem?

Wyszukiwania dotyczące frazy „cięcie szkła domowym sposobem” dotyczą najczęściej prostych prac warsztatowych i nie powinny być utożsamiane z przemysłowym cięciem CNC.

W profesjonalnej produkcji kluczowe są powtarzalność, dokładność oraz bezpieczeństwo procesu. Dlatego do większych formatów i bardziej wymagających elementów stosuje się odpowiednio dobrane maszyny przemysłowe.

Budowa plotera CNC a konstrukcja stołu

W kontekście maszyn CNC często pojawia się również temat budowy plotera CNC. W zależności od zastosowania ploter może służyć do cięcia, frezowania, grawerowania lub obróbki różnych materiałów.

Niezależnie od konstrukcji urządzenia ważne są takie elementy jak:

• korpus,

• stół roboczy,

• prowadnice,

• napędy,

• układ sterowania,

• narzędzie lub głowica robocza.

W przypadku przemysłowych maszyn do cięcia konstrukcja stołu jest znacznie bardziej zaawansowana i musi uwzględniać specyfikę konkretnego procesu.

Czyszczenie stołu a system odciągowy

Jednym z częstszych błędów jest traktowanie odciągu jako zamiennika czyszczenia stołu. Odciąg i czyszczenie pełnią różne funkcje.

System odciągowy odpowiada przede wszystkim za odbiór dymów, pyłów i produktów spalania. Nie zastępuje natomiast usuwania żużla, złomu, odprysków czy innych stałych odpadów. Dlatego stół odciągowy również wymaga regularnego czyszczenia.

W stołach sekcyjno-odciągowych dodatkową zaletą jest możliwość kierowania odciągu do aktywnego obszaru cięcia. Pozwala to skoncentrować działanie systemu tam, gdzie aktualnie pracuje palnik plazmowy lub głowica tnąca.

Jak utrzymać ruszt CNC w dobrym stanie?

Ruszt jest elementem eksploatacyjnym i z czasem może wymagać czyszczenia lub wymiany.

Podczas kontroli warto zwrócić uwagę na:

• nagromadzony żużel,

• odpryski,

• odkształcenia,

• zużycie elementów,

• stabilność podparcia materiału.

Zużyty lub mocno zabrudzony ruszt może utrudniać prawidłowe ułożenie arkusza. Dlatego jego stan powinien być regularnie kontrolowany.

Jak często czyścić stół CNC?

Nie ma jednej częstotliwości odpowiedniej dla każdej maszyny CNC. Harmonogram czyszczenia powinien zależeć przede wszystkim od:

• technologii cięcia,

• liczby godzin pracy maszyny,

• rodzaju obrabianego materiału,

• grubości ciętych elementów,

• ilości powstających odpadów,

• konstrukcji stołu,

• zastosowanego systemu odciągowego,

• intensywności produkcji.

Przy intensywnej produkcji kontrola stołu powinna odbywać się regularnie.

Lepiej czyścić stół częściej i krócej niż dopuszczać do dużego nagromadzenia żużla, złomu czy osadu.

Czyszczenie stołu CNC - praktyczna rutyna operatora

Dobrą praktyką jest podzielenie obsługi stołu na kilka poziomów.

Po zakończeniu pracy

• usuń większe odpady z powierzchni stołu,

• sprawdź stan rusztu,

• usuń elementy, które mogą utrudniać załadunek kolejnego arkusza,

• sprawdź, czy nie pojawiły się nietypowe uszkodzenia.

Regularnie podczas eksploatacji

• oczyść przestrzeń pod rusztem,

• opróżnij wannę na odpady,

• sprawdź drożność systemu odciągowego,

• skontroluj zużycie rusztów,

• usuń nagromadzony żużel i złom.

Okresowo

• wykonaj dokładniejszą kontrolę konstrukcji stołu,

• sprawdź elementy narażone na zużycie,

• skontroluj system odciągowy,

• w przypadku WaterJet sprawdź stan wody, osadu i ścierniwa,

• wymień zużyte elementy eksploatacyjne.

Czyszczenie stołu a wydajność produkcji

Stan stołu jest jednym z elementów wpływających na codzienną pracę stanowiska. Odpady zalegające na powierzchni lub pod rusztem mogą utrudniać obsługę materiału, a nadmierne nagromadzenie zanieczyszczeń może zwiększać czas potrzebny na przygotowanie stanowiska.

Dotyczy to zarówno małych zakładów, jak i dużych przedsiębiorstw działających w takich sektorach jak branża narzędziowa w Polsce, przemysł metalowy, konstrukcje stalowe czy produkcja elementów maszyn. Regularna kontrola pozwala również szybciej zauważyć zużycie rusztów, problemy z wanną na odpady czy nieprawidłowości w działaniu systemu odciągowego.

Jak wybrać stół CNC łatwy w utrzymaniu?

Już na etapie wyboru maszyny CNC warto zwrócić uwagę na sposób czyszczenia i obsługi stołu.

Znaczenie mogą mieć między innymi:

• konstrukcja rusztu,

• możliwość jego wymiany,

• dostęp do przestrzeni pod stołem,

• zastosowanie wanny na odpady,

• system odciągowy,

• podział stołu na sekcje,

• mechaniczne systemy usuwania odpadów,

• rozwiązania automatyzujące obsługę,

• w przypadku WaterJet - systemy cyrkulacji, filtracji i usuwania ścierniwa.

Stół CNC powinien być dopasowany nie tylko do procesu cięcia, ale również do sposobu jego codziennej obsługi.

Porozmawiajmy o twojej produkcji

Szukasz sposobu na optymalizację kosztów? Nasi inżynierowie chętnie przeanalizują Twój park maszynowy i doradzą najefektywniejszą technologię cięcia.

Skontaktuj się z nami

Podsumowanie

Czyszczenie stołu CNC jest jednym z podstawowych elementów utrzymania stanowiska w dobrym stanie technicznym. Sposób czyszczenia zależy od zastosowanej technologii - przy plazmie do cięcia, cięciu tlenowym i cięciu plazmowym CNC kluczowe jest usuwanie żużla, złomu i odprysków, przy laserze kontrola rusztu, pyłu i odciągu, natomiast w przypadku cięcia wodą - obsługa wody, osadu i zużytego ścierniwa.

Najważniejsze jest regularne działanie. Nie czekaj, aż odpady całkowicie wypełnią wannę, ruszt pokryje się grubą warstwą żużla, a odciąg zacznie działać mniej skutecznie.

Odpowiednio zaprojektowany stół do plazmy, stół laserowy lub stół maszyny WaterJet, połączony z właściwą technologią oczyszczania i regularną obsługą, pozwala utrzymać stanowisko w dobrym stanie i ułatwia codzienną pracę operatora.
