Głowica lasera maszyny do cięcia CNC – budowa, obsługa i konserwacja

Głowica tnąca to jeden z kluczowych zespołów każdej maszyny do cięcia laserem. To właśnie w niej wiązka laserowa jest precyzyjnie skupiana, a gaz tnący kierowany na materiał. Od stanu głowicy zależy jakość krawędzi, stabilność procesu oraz niezawodność pracy maszyny w długim okresie.

W tym artykule wyjaśniamy, jak działa głowica tnąca lasera CNC oraz jaką rolę pełnią jej najważniejsze elementy eksploatacyjne: soczewka w kasecie, zespół kasety soczewki, pierścień ceramiczny i dysza. Opisane zagadnienia odnoszą się bezpośrednio do czynności pokazanych w dołączonym materiale wideo.

Czym jest głowica tnąca lasera CNC i jak działa

Głowica tnąca lasera CNC jest końcowym elementem systemu cięcia laserowego fiber. Jej zadaniem jest doprowadzenie wiązki laserowej do materiału w ściśle kontrolowany sposób oraz utrzymanie stabilnych warunków cięcia podczas ruchu maszyny.

W praktyce głowica łączy trzy funkcje:

• optyczną – skupienie wiązki laserowej w punkcie ogniska,
• gazową – doprowadzenie i ukształtowanie strumienia gazu tnącego,
• pomiarową – kontrolę wysokości głowicy nad blachą.

Dla użytkownika oznacza to, że nawet niewielkie zabrudzenia lub zużycie elementów głowicy mogą bezpośrednio wpłynąć na jakość cięcia laserowego.

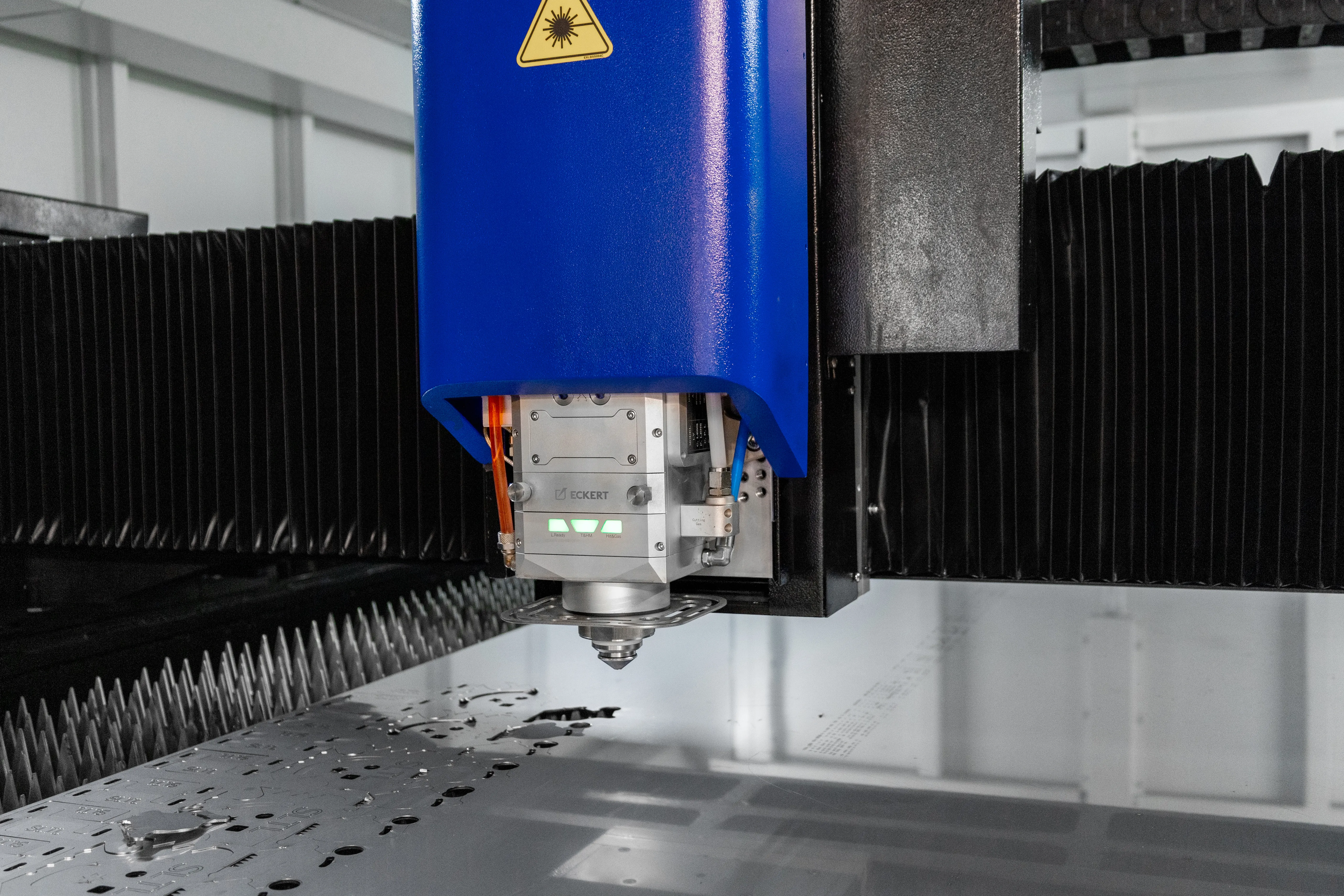

Głowica tnąca maszyny do cięcia CNC w technologii fiber laser

Elementy głowicy laserowej wymagające obsługi i konserwacji

Soczewka optyczna

Soczewka odpowiada za skupienie wiązki laserowej w bardzo małym punkcie na powierzchni materiału. Aby chronić ją przed zabrudzeniami i uszkodzeniami, montowana jest w zamkniętej kasecie soczewki.

Takie rozwiązanie:

• zabezpiecza tor optyczny przed pyłem i odpryskami metalu,
• ułatwia obsługę serwisową,
• zmniejsza ryzyko błędów montażowych.

Zabrudzona lub uszkodzona soczewka powoduje pogorszenie jakości krawędzi, niestabilne cięcie i wzrost ryzyka uszkodzeń innych elementów głowicy.

Zespół kasety soczewki (lens cartridge assembly)

Zespół kasety soczewki to kompletny moduł zawierający soczewkę ochronną, uszczelnienia oraz elementy mocujące. Jego zadaniem jest utrzymanie czystości i szczelności toru optycznego.

Dzięki konstrukcji kasetowej:

• soczewkę można bezpiecznie wyjąć i zamontować,
• czas obsługi serwisowej jest krótszy,
• ryzyko zanieczyszczenia wnętrza głowicy jest ograniczone.

Zastosowanie konstrukcji kasetowej ułatwia utrzymanie czystości toru optycznego i ogranicza zmienność warunków pracy głowicy, co sprzyja zachowaniu stabilności i powtarzalności procesu cięcia laserowego.

Pierścień ceramiczny w głowicy laserowej CNC

Pierścień ceramiczny znajduje się pomiędzy korpusem głowicy a dyszą. Pełni funkcję izolatora elektrycznego i jest kluczowym elementem systemu kontroli wysokości głowicy nad materiałem.

Czystość powierzchni ceramiki ma bezpośredni wpływ na:

• poprawność pomiaru odległości,
• stabilność ruchu osi Z,
• bezpieczeństwo procesu cięcia.

Zabrudzenia, wilgoć lub osady metaliczne mogą powodować błędne odczyty i zwiększać ryzyko kolizji głowicy z materiałem.

Dysza tnąca – kluczowy element jakości cięcia

Dysza jest ostatnim elementem głowicy laserowej i odpowiada za prawidłowe ukształtowanie strumienia gazu tnącego. Jej stan techniczny wpływa bezpośrednio na:

• jakość krawędzi,
• szerokość szczeliny cięcia,
• skuteczność usuwania stopionego metalu.

Dysze są elementami eksploatacyjnymi i powinny być regularnie kontrolowane oraz wymieniane w przypadku zużycia lub uszkodzenia.

Schemat budowy głowicy tnącej maszyny do cięcia CNC w technologii fiber laser z zaznaczonymi elementami eksploatacyjnymi

Dlaczego elementy głowicy wymagają regularnej obsługi

Podczas cięcia laserowego CNC głowica pracuje w trudnych warunkach: wysoka temperatura, pył, opary metalu i zmienne ciśnienie gazu. Z czasem prowadzi to do naturalnego zużycia elementów eksploatacyjnych.

Regularna konserwacja pozwala:

• utrzymać stabilne parametry cięcia,
• ograniczyć nieplanowane przestoje,
• chronić droższe elementy optyczne,
• zachować powtarzalną jakość produkcji.

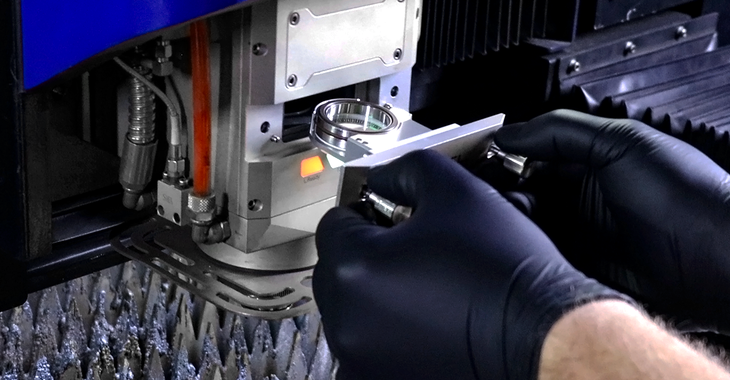

Czynności konserwacyjne głowicy tnącej lasera CNC - materiał wideo

Poniższy materiał wideo przedstawia czynności konserwacyjne i serwisowe głowicy tnącej lasera CNC, wykonywane w ramach regularnej eksploatacji maszyny.

Film koncentruje się na bezpiecznej obsłudze elementów eksploatacyjnych głowicy, bez ingerencji w parametry technologiczne procesu cięcia.

Jak konserwacja głowicy wpływa na jakość cięcia laserowego

Prawidłowo utrzymana głowica tnąca zapewnia stabilne ogniskowanie wiązki laserowej i równomierny przepływ gazu. Przekłada się to na lepszą jakość krawędzi, mniejszą ilość odprysków oraz powtarzalność procesu cięcia.

Z punktu widzenia użytkownika i osoby rozważającej zakup lasera CNC, stan głowicy jest jednym z kluczowych czynników wpływających na koszty eksploatacji i niezawodność maszyny.

Dobre praktyki eksploatacyjne - co warto wiedzieć

Aby zachować stabilność procesu cięcia oraz ograniczyć ryzyko uszkodzeń głowicy tnącej lasera, zaleca się przestrzeganie kilku podstawowych zasad eksploatacyjnych.

• czynności konserwacyjne i serwisowe wykonywać w czystym i suchym środowisku, z dala od pyłu i wilgoci,
• zabezpieczać tor optyczny głowicy podczas demontażu elementów eksploatacyjnych,
• unikać bezpośredniego kontaktu palców z powierzchniami optycznymi soczewek i elementów ochronnych,
• regularnie kontrolować stan pierścienia ceramicznego i dyszy, szczególnie po kolizjach lub dłuższej pracy ciągłej,
• stosować wyłącznie zalecane środki czyszczące i materiały bezpyłowe,
• przed uruchomieniem maszyny po pracach konserwacyjnych sprawdzić poprawność montażu elementów głowicy.

Takie podejście pozwala ograniczyć ryzyko błędów eksploatacyjnych oraz utrzymać głowicę tnącą w stanie zapewniającym stabilne i powtarzalne cięcie laserowe CNC.

Jak zużycie głowicy wpływa na pracę lasera CNC?

Głowica tnąca jest jednym z najważniejszych elementów eksploatacyjnych w każdej maszynie do cięcia laserowego CNC. Nawet niewielkie zużycie jej komponentów może wpływać na stabilność procesu oraz jakość wykonywanych detali.

W przypadku intensywnej pracy lasera CNC do metalu szczególną uwagę należy zwrócić na stan dyszy, soczewki ochronnej oraz pierścienia ceramicznego. Elementy te mają bezpośredni wpływ na prawidłowe prowadzenie wiązki laserowej i przepływ gazu tnącego.

Objawy wskazujące na problemy z głowicą laserową mogą obejmować:

• pogorszenie jakości krawędzi cięcia,
• pojawienie się gratu na przeciętym materiale,
• nierównomierną szerokość szczeliny cięcia,
• niestabilny proces przebijania materiału,
• częstsze przerwy technologiczne,
• zwiększone zużycie gazu technicznego.

W przypadku wystąpienia takich objawów warto sprawdzić stan elementów eksploatacyjnych głowicy przed zmianą parametrów technologicznych maszyny.

Głowica laserowa a jakość cięcia blachy

Podczas pracy lasera do cięcia blachy głowica odpowiada za zachowanie odpowiedniej geometrii procesu. Precyzyjne ustawienie punktu ogniska, właściwa odległość dyszy od materiału oraz stabilny przepływ gazu mają znaczenie szczególnie podczas cięcia cienkich i wymagających materiałów.

Prawidłowo działająca głowica pozwala uzyskać:

• gładkie i równe krawędzie,
• mniejszą ilość odpadów,
• ograniczenie konieczności dodatkowej obróbki,
• wysoką powtarzalność wymiarową detali.

Jest to szczególnie istotne w przypadku produkcji seryjnej, gdzie maszyna do cięcia laserem wykonuje tysiące powtarzalnych elementów. Nawet niewielkie odchylenia parametrów mogą w dłuższej perspektywie wpływać na jakość całej produkcji.

Jak często należy wymieniać elementy głowicy lasera CNC?

Nie istnieje jedna uniwersalna częstotliwość wymiany elementów głowicy, ponieważ zależy ona od wielu czynników:

• liczby godzin pracy maszyny,
• rodzaju i grubości ciętego materiału,
• stosowanych gazów tnących,
• warunków pracy urządzenia,
• jakości stosowanych części eksploatacyjnych.

Elementy takie jak dysze czy soczewki ochronne należy regularnie kontrolować i wymieniać zgodnie ze stopniem zużycia. W przypadku lasera CNC do stali pracującego w trybie ciągłym kontrola głowicy powinna być częścią standardowej obsługi maszyny.

Regularny serwis pozwala uniknąć sytuacji, w której niewielkie zużycie elementu eksploatacyjnego prowadzi do uszkodzenia droższych komponentów lub nieplanowanego zatrzymania produkcji.

Jak wybrać głowicę do maszyny do cięcia laserowego?

Wybór odpowiedniej głowicy ma znaczenie zarówno przy zakupie nowej maszyny, jak i podczas modernizacji istniejącego urządzenia. Laser do metalu powinien być wyposażony w głowicę dopasowaną do mocy źródła laserowego, rodzaju materiałów oraz oczekiwanej wydajności.

Przy wyborze warto zwrócić uwagę na:

• zakres obsługiwanej mocy lasera,
• możliwość automatycznej regulacji ostrości,
• system kontroli wysokości nad materiałem,
• dostępność części zamiennych,
• łatwość konserwacji,
• kompatybilność z systemem CNC maszyny.

Nowoczesne głowice stosowane w laserach fiber CNC mogą automatycznie kontrolować odległość od materiału oraz dostosowywać parametry pracy, co zwiększa stabilność procesu i ogranicza ryzyko błędów operatora.

Koszt eksploatacji głowicy w laserze CNC

Podczas analizy kosztów użytkowania maszyny laserowej do cięcia warto uwzględnić nie tylko zużycie energii i gazów technicznych, ale również regularną wymianę elementów eksploatacyjnych głowicy.

Na koszty eksploatacji wpływają między innymi:

• częstotliwość wymiany dysz,
• zużycie soczewek ochronnych,
• stan elementów ceramicznych,
• liczba godzin pracy lasera,
• warunki produkcyjne.

Odpowiednia konserwacja pozwala wydłużyć żywotność komponentów oraz utrzymać przewidywalny koszt pracy urządzenia. W praktyce dobrze utrzymana głowica pomaga wykorzystać pełny potencjał lasera CNC do metalu i ograniczyć nieplanowane postoje.

Najczęstsze błędy podczas obsługi głowicy laserowej CNC

Nieprawidłowa obsługa głowicy może prowadzić do pogorszenia jakości cięcia oraz zwiększenia kosztów eksploatacyjnych. Do najczęstszych błędów należą:

• montaż zabrudzonych elementów optycznych,
• używanie zużytych lub uszkodzonych dysz,
• brak regularnej kontroli pierścienia ceramicznego,
• niewłaściwe czyszczenie elementów głowicy,
• ignorowanie pierwszych oznak pogorszenia jakości cięcia.

Przestrzeganie zaleceń producenta oraz regularny serwis pozwalają utrzymać maszynę do cięcia laserowego CNC w optymalnym stanie przez cały okres eksploatacji.

Głowica lasera CNC - jakie znaczenie ma jej konstrukcja?

W nowoczesnych laserach CNC do metalu głowica tnąca jest elementem, który bezpośrednio odpowiada za przeniesienie energii lasera na obrabiany materiał. Jej konstrukcja ma ogromne znaczenie dla stabilności procesu, szczególnie podczas pracy z dużą mocą oraz przy cięciu różnych rodzajów blach.

Współczesna głowica laserowa do cięcia metalu składa się z wielu precyzyjnych komponentów, które muszą współpracować ze sobą z bardzo dużą dokładnością. Każdy element – od układu optycznego po dyszę gazową – wpływa na końcowy efekt cięcia.

Najważniejsze zadania głowicy obejmują:

• precyzyjne prowadzenie i skupienie wiązki lasera,
• utrzymanie stałej odległości od materiału,
• zapewnienie odpowiedniego przepływu gazu,
• ochronę elementów optycznych przed zabrudzeniami,
• kontrolę procesu podczas automatycznej pracy CNC.

Dlatego przy wyborze maszyny do cięcia laserem warto zwrócić uwagę nie tylko na moc źródła laserowego, ale również na zastosowaną głowicę oraz dostępność części eksploatacyjnych.

Automatyczna regulacja wysokości głowicy w laserach CNC

Jednym z ważnych rozwiązań stosowanych w nowoczesnych maszynach laserowych CNC jest automatyczna kontrola wysokości głowicy nad materiałem.

Podczas cięcia blacha może posiadać niewielkie nierówności, odkształcenia lub pozostałości po wcześniejszych procesach produkcyjnych. System kontroli wysokości pozwala automatycznie utrzymać optymalną odległość pomiędzy dyszą a powierzchnią materiału.

Dzięki temu:

• poprawia się stabilność procesu cięcia,
• zmniejsza się ryzyko kolizji głowicy z materiałem,
• jakość krawędzi pozostaje bardziej powtarzalna,
• operator nie musi ręcznie korygować ustawień.

Funkcja ta ma szczególne znaczenie w przypadku produkcji seryjnej, gdzie laser do cięcia blachy pracuje przez wiele godzin i wykonuje dużą liczbę identycznych elementów.

Głowica fiber laser a wydajność cięcia metalu

Technologia fiber laser wymaga stosowania głowic dostosowanych do wysokiej gęstości energii wiązki. W porównaniu do starszych rozwiązań, głowice stosowane w laserach światłowodowych zapewniają bardzo precyzyjne skupienie promienia, co pozwala efektywnie obrabiać stal, aluminium oraz metale kolorowe.

W przypadku lasera fiber CNC prawidłowo dobrana głowica umożliwia:

• szybsze przebijanie materiału,
• stabilne cięcie cienkich i grubych blach,
• ograniczenie strat energii,
• uzyskanie wysokiej jakości powierzchni po cięciu.

Ma to szczególne znaczenie w przypadku przemysłowych zastosowań, gdzie laser do stali CNC musi pracować z wysoką wydajnością i zachowaniem powtarzalnych parametrów.

Wymiana głowicy laserowej CNC - kiedy jest konieczna?

W większości przypadków elementy eksploatacyjne głowicy można wymieniać niezależnie, jednak w określonych sytuacjach konieczna może być wymiana całego zespołu.

Do przyczyn wymiany głowicy laserowej należą między innymi:

• poważne uszkodzenie mechaniczne po kolizji,
• zużycie wewnętrznych elementów optycznych,
• niestabilna praca mimo prawidłowej konserwacji,
• problemy z utrzymaniem parametrów cięcia,
• modernizacja maszyny do większej mocy lasera.

Przy wyborze nowej głowicy należy uwzględnić kompatybilność z:

• mocą źródła laserowego,
• systemem CNC,
• konstrukcją maszyny,
• rodzajem obrabianych materiałów.

Nie każda głowica pasuje do każdego urządzenia, dlatego wymiana powinna być przeprowadzana zgodnie z zaleceniami producenta maszyny.

Serwis głowicy lasera CNC - dlaczego warto korzystać z profesjonalnej obsługi?

Regularny serwis głowicy lasera CNC pozwala utrzymać wysoką jakość cięcia i ograniczyć ryzyko kosztownych przestojów produkcyjnych.

Profesjonalna kontrola obejmuje między innymi:

• sprawdzenie stanu elementów optycznych,
• kontrolę szczelności układu gazowego,
• ocenę zużycia dyszy i ceramiki,
• sprawdzenie poprawności działania czujników,
• kontrolę ustawień i parametrów pracy.

W przypadku intensywnej eksploatacji maszyny do cięcia laserowego regularny serwis głowicy jest jednym z najważniejszych elementów utrzymania urządzenia w dobrym stanie technicznym.

Głowica laserowa - klucz do efektywnej pracy maszyny CNC

Głowica tnąca jest jednym z najważniejszych elementów całego systemu cięcia laserowego CNC. To od jej prawidłowego działania zależy nie tylko jakość pojedynczego detalu, ale również wydajność całego procesu produkcyjnego.

Odpowiednia konserwacja, regularna kontrola oraz stosowanie wysokiej jakości części eksploatacyjnych pozwalają maksymalnie wykorzystać możliwości lasera CNC do metalu.

Dobrze utrzymana głowica oznacza:

• stabilniejsze cięcie,
• mniejszą liczbę przestojów,
• niższe koszty produkcji,
• dłuższą żywotność maszyny,
• powtarzalną jakość wykonywanych elementów.



W praktyce głowica laserowa nie jest jedynie końcowym elementem maszyny – jest jednym z najważniejszych podzespołów decydujących o skuteczności całego procesu cięcia.
