Cięcie rur i profili laserem fiber - laser do rur i profili CNC

Cięcie rur i profili laserem fiber to technologia, która coraz częściej zastępuje tradycyjne metody obróbki elementów rurowych i konstrukcyjnych. Nowoczesna wycinarka laserowa do rur i profili pozwala nie tylko na szybkie i precyzyjne cięcie materiału, ale również na wykonywanie otworów, wycięć, szczelin czy skomplikowanych konturów. Dzięki temu wiele operacji, które wcześniej wymagały kilku osobnych stanowisk, można wykonać w jednym procesie CNC.

Technologia ta znajduje zastosowanie w produkcji konstrukcji stalowych, maszyn, urządzeń przemysłowych, ram, stelaży, mebli metalowych, elementów automotive oraz wielu innych komponentów. Lasery fiber ECKERT Diament zostały stworzone z myślą o przemysłowej obróbce rur i profili, łącząc precyzję cięcia z możliwością automatyzacji procesu.

Na czym polega cięcie rur i profili laserem?

Cięcie rur i profili laserem wykorzystuje skoncentrowaną wiązkę światła laserowego, która dostarcza energię do bardzo małego obszaru obrabianego materiału. Wysoka temperatura powoduje miejscowe stopienie metalu, a następnie stopiony materiał jest usuwany ze szczeliny cięcia za pomocą gazu technologicznego.

W przypadku cięcia płaskiej blachy proces odbywa się na powierzchni arkusza. Obróbka rur i profili jest bardziej wymagająca, ponieważ materiał ma przestrzenną geometrię. Rura może być obracana, a głowica laserowa musi zachować odpowiednią pozycję względem jej powierzchni.

Dlatego laser CNC do rur i profili jest znacznie bardziej rozbudowanym rozwiązaniem niż standardowa wycinarka do blach. Oprócz źródła laserowego i głowicy istotną rolę odgrywają system mocowania, napędy, podparcie materiału, sterowanie CNC oraz oprogramowanie odpowiedzialne za przygotowanie geometrii przestrzennej.

Cały proces może być zaprogramowany cyfrowo. Operator przygotowuje projekt, a system sterowania przekształca go w odpowiednią ścieżkę ruchu głowicy i obrabianego materiału. Pozwala to uzyskać wysoką powtarzalność kolejnych elementów, co ma szczególne znaczenie w produkcji seryjnej.

Dlaczego cięcie rur laserem fiber zyskuje na znaczeniu?

Technologia Fiber stała się jednym z najważniejszych rozwiązań stosowanych we współczesnym cięciu metali. W porównaniu z tradycyjnymi metodami obróbki pozwala na uzyskanie wysokiej precyzji i dużej dynamiki procesu, a jednocześnie dobrze współpracuje z systemami automatyzacji.

W przypadku rur i profili zaletą technologii laserowej jest przede wszystkim możliwość połączenia kilku operacji w jednym procesie. Element może zostać przycięty na odpowiednią długość, a następnie otrzymać otwory, wycięcia lub przygotowania pod późniejsze połączenie – bez konieczności przenoszenia go na kolejne stanowisko.

To właśnie ta możliwość sprawia, że laser fiber do rur jest interesującym rozwiązaniem zarówno dla dużych zakładów produkcyjnych, jak i firm specjalizujących się w produkcji krótkich i średnich serii.

Istotna jest również powtarzalność. Jeżeli ten sam detal ma zostać wykonany kilkaset czy kilka tysięcy razy, ręczne wykonywanie kolejnych operacji zwiększa ryzyko różnic wymiarowych. W przypadku maszyny CNC program może zostać zapisany i ponownie wykorzystany, zapewniając znacznie większą kontrolę nad procesem.

Jakie rury i profile można ciąć laserem?

Możliwości zależą od konstrukcji i konfiguracji konkretnej maszyny, jednak współczesne lasery do rur i profili mogą być przystosowane do obróbki znacznie większej liczby kształtów niż tylko rur okrągłych.

Obróbce laserowej mogą podlegać między innymi rury okrągłe, kwadratowe i prostokątne, a także profile zamknięte oraz profile konstrukcyjne o bardziej złożonych przekrojach. W zależności od zastosowania mogą to być również profile L, C, H czy inne kształtowniki wykorzystywane w konstrukcjach stalowych i produkcji maszyn.

To ważna przewaga nad rozwiązaniami przeznaczonymi wyłącznie do prostego cięcia rur. Wycinarka laserowa do rur i profili może zostać dopasowana do różnych typów materiału i geometrii, dzięki czemu jedna maszyna może obsługiwać wiele elementów wykorzystywanych w danym przedsiębiorstwie.

W przypadku serii ECKERT Diament istotna jest właśnie możliwość dopasowania rozwiązania do konkretnego procesu produkcyjnego. Inne wymagania będzie miała firma produkująca lekkie elementy mebli metalowych, a inne zakład wykonujący ciężkie konstrukcje stalowe czy komponenty maszyn.

Cięcie profili laserem - nie tylko odcinanie materiału

Warto spojrzeć na cięcie profili laserem szerzej niż tylko jako na alternatywę dla piły czy przecinarki.

Tradycyjne odcięcie rury lub profilu to dopiero początek procesu. Jeżeli gotowy element ma zostać wykorzystany w konstrukcji, często trzeba jeszcze wykonać otwory, wycięcia, przygotować miejsce pod połączenie lub dopasować jego końcówkę do innego elementu.

Laser może połączyć część tych operacji. Przykładowo profil przeznaczony do wykonania ramy może zostać nie tylko przycięty na określoną długość, ale również otrzymać otwory montażowe i odpowiednio przygotowane końce. Dzięki temu po zakończeniu procesu laserowego element jest znacznie bliżej swojej finalnej postaci.

W przypadku produkcji konstrukcji stalowych ma to duże znaczenie. Im mniej dodatkowych operacji musi wykonać operator, tym krótszy może być cały proces produkcyjny.

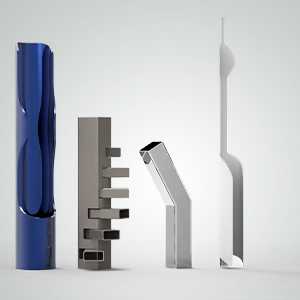

Otwory, wycięcia i przygotowanie profili do spawania

Jedną z największych zalet technologii jest możliwość wykonywania różnych operacji podczas jednego przejścia materiału przez maszynę.

Laser do rur może wykonywać otwory o różnych kształtach i wymiarach, szczeliny oraz wycięcia technologiczne. W zależności od konfiguracji systemu możliwe jest również wykonywanie bardziej złożonych geometrii przestrzennych.

Ma to ogromne znaczenie podczas przygotowywania elementów do spawania. Dokładne wycięcia wykonane już na etapie cięcia mogą ułatwić późniejsze pozycjonowanie i łączenie komponentów. W efekcie laser nie jest już tylko urządzeniem do rozdzielania materiału. Staje się częścią całego procesu przygotowania elementu do montażu.

Cięcie rur laserem 2D i 3D

Wybór technologii powinien być uzależniony od rodzaju produkowanych elementów. W przypadku prostych detali wystarczające mogą być podstawowe operacje cięcia. Jednak jeżeli projekt wymaga wykonywania przestrzennych konturów lub przygotowania końców elementów pod określonym kątem, większe możliwości zapewnia laser 3D do rur i profili.

W technologii 3D głowica laserowa może pracować w wielu osiach, dostosowując swoją pozycję do geometrii obrabianego elementu. Pozwala to wykonywać bardziej skomplikowane cięcia, których realizacja tradycyjnymi metodami wymagałaby dodatkowej obróbki.

Jest to szczególnie istotne w produkcji ram, stelaży, konstrukcji stalowych i elementów maszyn. W takich zastosowaniach końcówka rury często nie jest zwyczajnie prostopadle odcięta. Musi zostać przygotowana w taki sposób, aby dokładnie pasowała do drugiego elementu konstrukcji.

Cięcie rur pod kątem

Cięcie rur pod kątem to jeden z przykładów zastosowania zaawansowanej obróbki laserowej.

W klasycznej produkcji przygotowanie skośnego zakończenia może wymagać dodatkowej operacji. W przypadku odpowiednio skonfigurowanego lasera można wykonać je bezpośrednio podczas procesu cięcia.

Jest to szczególnie przydatne w przypadku konstrukcji, których elementy łączą się pod różnymi kątami. Precyzyjne przygotowanie końców może ograniczyć konieczność ręcznego dopasowywania materiału przed spawaniem.

W rozwiązaniach z serii Diament możliwe jest wykorzystanie konfiguracji przeznaczonych do bardziej zaawansowanej obróbki przestrzennej. Dzięki temu laser może być wykorzystywany nie tylko do standardowego cięcia, ale również do przygotowywania elementów o bardziej wymagającej geometrii.

Jakie materiały można ciąć laserem fiber?

Laser fiber do rur i profili znajduje zastosowanie przede wszystkim w obróbce metali. Jednym z najczęściej obrabianych materiałów jest stal konstrukcyjna, wykorzystywana między innymi w produkcji ram, konstrukcji, maszyn oraz urządzeń.

Duże znaczenie ma również cięcie stali nierdzewnej laserem. Materiał ten znajduje zastosowanie wszędzie tam, gdzie istotna jest odporność na korozję, trwałość i estetyka powierzchni.

Technologia Fiber może być również wykorzystywana do obróbki aluminium. Cięcie rur aluminiowych laserem pozwala na precyzyjne wykonywanie elementów, przy jednoczesnym zachowaniu zalet wynikających z niewielkiej masy aluminium.

W zależności od konfiguracji systemu i parametrów procesu możliwa jest również obróbka innych metali, w tym materiałów o wysokiej refleksyjności. W takich przypadkach szczególnie ważny jest odpowiedni dobór źródła laserowego, głowicy oraz parametrów technologicznych.

Automatyzacja cięcia rur i profili

Wydajność procesu laserowego nie zależy wyłącznie od prędkości samego cięcia. Równie ważne jest to, ile czasu zajmuje przygotowanie kolejnego elementu. Jeżeli operator musi ręcznie pobrać rurę, umieścić ją na maszynie, ustawić i przygotować następny element, część potencjału szybkiej technologii laserowej może zostać niewykorzystana.

Dlatego coraz większą rolę odgrywa automatyzacja cięcia rur i profili.

Automatyczny system podawania materiału może ograniczyć udział operatora w powtarzalnych czynnościach i pozwolić na bardziej płynną pracę maszyny. W przypadku dużych serii produkcyjnych może to mieć bezpośrednie przełożenie na wydajność.

Automatyzacja jest szczególnie interesująca dla przedsiębiorstw, które produkują dużą liczbę podobnych elementów. W takim przypadku nawet niewielkie skrócenie czasu obsługi pojedynczej rury może w skali całej zmiany dać znaczącą różnicę.

Dlaczego system mocowania ma znaczenie?

Podczas cięcia rur laserem materiał musi zachować stabilną pozycję. Jest to szczególnie istotne przy długich elementach, które mogą być podatne na drgania.

System mocowania i podparcia powinien zapewniać odpowiednią stabilność podczas obracania i przesuwania materiału. Każda niepożądana zmiana pozycji może wpłynąć na dokładność wykonywanego konturu.

Dlatego przy wyborze lasera CNC do rur warto analizować nie tylko moc źródła i prędkość cięcia. Równie istotna jest konstrukcja całego systemu. Dobra maszyna powinna zapewniać stabilne prowadzenie materiału, odpowiednią dynamikę ruchu oraz precyzyjną synchronizację wszystkich osi.

Jak wybrać laser do rur i profili?

Wybór wycinarki laserowej do rur i profili powinien zawsze rozpoczynać się od analizy rzeczywistej produkcji.

Pierwsze pytanie brzmi: jakie rury i profile firma będzie obrabiać? Istotne są ich średnice, przekroje, długości, grubość ścianek oraz rodzaj materiału.

Drugim ważnym elementem jest sposób produkcji. Inne wymagania będzie miała firma wykonująca kilka lub kilkanaście różnych detali dziennie, a inne przedsiębiorstwo produkujące tysiące identycznych komponentów.

W przypadku produkcji seryjnej duże znaczenie może mieć automatyczny załadunek materiału. Przy produkcji bardziej zróżnicowanej ważniejsza może być uniwersalność maszyny i możliwość szybkiego przygotowania kolejnego programu.

Nie bez znaczenia jest również oprogramowanie. Program CAD/CAM do cięcia rur i profili powinien pozwalać na przygotowanie geometrii przestrzennej i wygenerowanie odpowiedniej ścieżki cięcia.

Czy większa moc lasera zawsze oznacza większą wydajność?

To pytanie jest szczególnie ważne przy wyborze maszyny. Wysoka moc źródła laserowego może zwiększać możliwości cięcia, ale nie oznacza automatycznie, że dana maszyna będzie najlepszym rozwiązaniem dla konkretnej produkcji.

Na rzeczywistą wydajność wpływa cały system: źródło laserowe, głowica, konstrukcja maszyny, napędy, sterowanie CNC, sposób mocowania materiału, oprogramowanie oraz automatyzacja. Dlatego przy zakupie lasera do rur warto patrzeć na cały proces, a nie tylko na liczbę kilowatów.

Dobrze dobrana maszyna powinna odpowiadać materiałom i detalom, które rzeczywiście będą produkowane. Zbyt mała konfiguracja może ograniczać wydajność, ale przewymiarowanie maszyny również może oznaczać niepotrzebnie wysoką inwestycję.

Laser do rur a tradycyjne metody obróbki

Tradycyjna produkcja elementu rurowego często wymaga wykonania kilku niezależnych operacji. Najpierw materiał jest cięty, następnie transportowany na kolejne stanowisko, gdzie wykonywane są otwory. Kolejny etap może obejmować frezowanie, gratowanie, dopasowanie i przygotowanie do spawania.

Każda dodatkowa operacja oznacza czas, pracę operatora, transport materiału i potencjalne ryzyko błędu. Laser do rur i profili pozwala połączyć znaczną część tych procesów. Jeden element może zostać przycięty, otrzymać otwory oraz wycięcia, a następnie trafić bezpośrednio do kolejnego etapu produkcji.

Nie oznacza to, że laser eliminuje każdą operację dodatkową. Zakres obróbki zależy od konkretnego detalu i wymagań jakościowych. Jednak ograniczenie liczby stanowisk może znacząco uprościć organizację produkcji.

Gdzie wykorzystuje się cięcie rur i profili laserem?

Zakres zastosowań jest bardzo szeroki. Cięcie profili laserem wykorzystywane jest między innymi w produkcji konstrukcji stalowych, maszyn i urządzeń przemysłowych. Technologia znajduje również zastosowanie w branży automotive, produkcji mebli metalowych, regałów, balustrad, ogrodzeń, ram i stelaży.

Szczególnie interesujące jest zastosowanie lasera w produkcji konstrukcji, w których wiele elementów musi zostać ze sobą precyzyjnie połączonych. Odpowiednio wykonane otwory i wycięcia mogą znacznie ułatwić późniejszy montaż.

Laser może być również wykorzystywany w produkcji krótkich serii. Dzięki programowaniu CNC przygotowanie kolejnego wariantu detalu nie musi oznaczać czasochłonnego ustawiania maszyny w taki sposób, jak w przypadku części tradycyjnych metod obróbki.

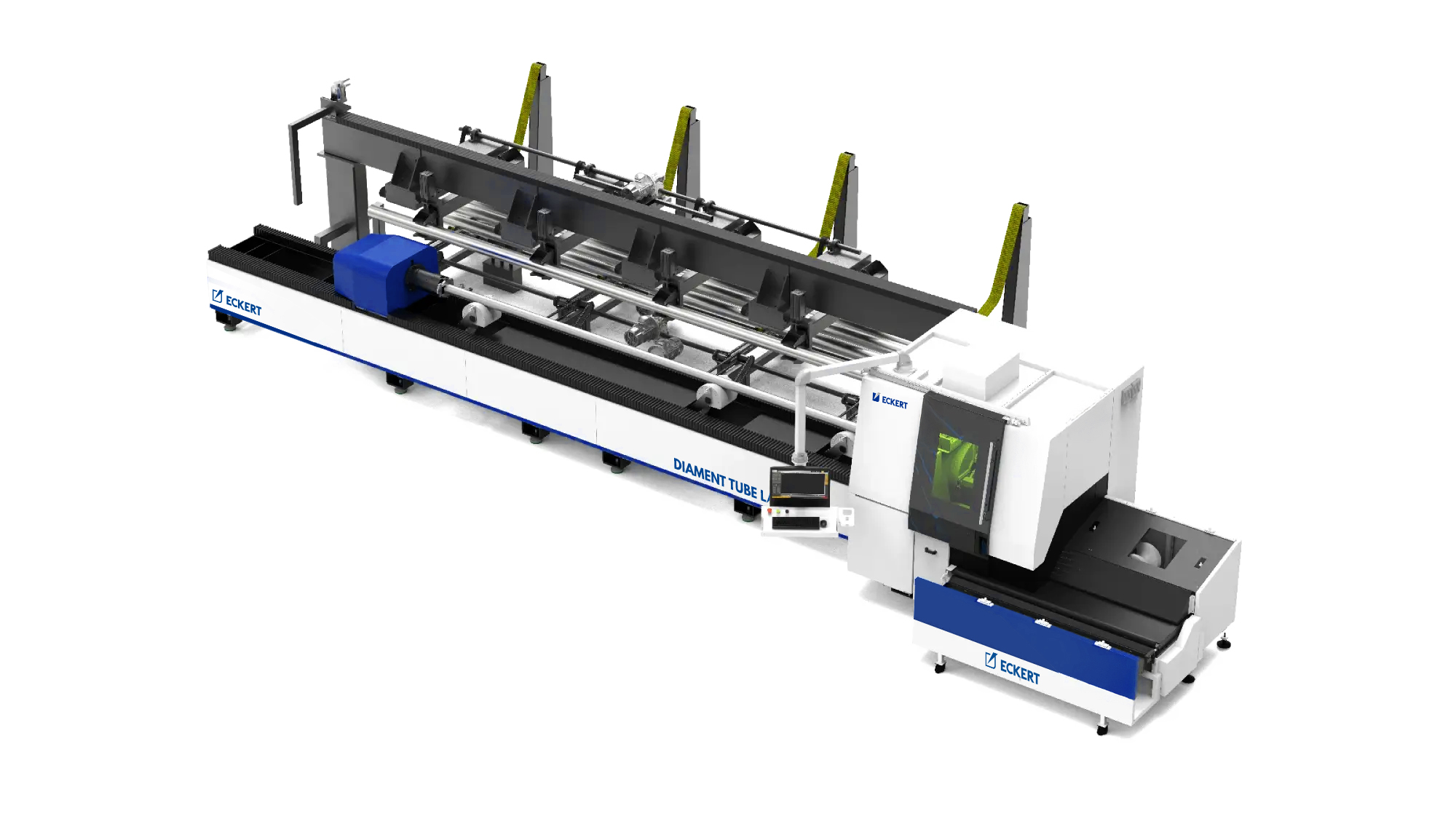

ECKERT Diament - rozwiązania do cięcia rur i profili

Lasery z serii Diament to gama rozwiązań wykorzystujących technologię laserową Fiber do obróbki rur i profili. Konstrukcja systemu pozwala dopasować rozwiązanie do różnych wymagań produkcyjnych - od rodzaju obrabianego materiału i geometrii elementów po poziom automatyzacji.

W zależności od potrzeb laser może być wykorzystywany do standardowego cięcia rur i profili, wykonywania otworów i wycięć, a także bardziej zaawansowanej obróbki przestrzennej.

Istotnym elementem rozwiązania jest możliwość integracji procesu cięcia z automatyzacją. Dzięki temu laser fiber marki Eckert może być wykorzystywany zarówno w produkcji jednostkowej i małoseryjnej, jak i w bardziej wymagających procesach seryjnych.

Wybór konkretnej konfiguracji powinien zawsze wynikać z rzeczywistych potrzeb przedsiębiorstwa. To właśnie dlatego przed zakupem warto przeanalizować materiał, wymiary elementów, grubość ścianek, rodzaj wykonywanych konturów oraz oczekiwaną wydajność.

Czy laser do rur i profili się opłaca?

Odpowiedź zależy przede wszystkim od charakteru produkcji.

Jeżeli firma regularnie obrabia rury i profile, a proces wymaga wielu dodatkowych operacji, wycinarka laserowa do rur może znacząco uprościć produkcję. Zamiast analizować wyłącznie cenę maszyny, warto policzyć koszt wykonania konkretnego detalu przed i po wdrożeniu technologii laserowej.

Pod uwagę należy wziąć czas cięcia, pracę operatorów, czas potrzebny na dodatkowe operacje, transport materiału między stanowiskami, odpady oraz czas przezbrojenia.

W wielu przypadkach dopiero taka analiza pokazuje rzeczywistą wartość inwestycji. Dlatego najważniejsze pytanie nie powinno brzmieć: „Ile kosztuje laser do rur?”, ale raczej: „Ile będzie kosztować wyprodukowanie detalu po wdrożeniu lasera?”. To zupełnie inny sposób patrzenia na inwestycję.

Laser fiber do rur - liczy się cały system

Przy wyborze maszyny warto pamiętać, że laser fiber do rur to nie tylko źródło laserowe. Na końcową jakość i wydajność wpływa cały system: konstrukcja maszyny, głowica, napędy, sterowanie CNC, system mocowania, podparcie materiału, oprogramowanie oraz automatyzacja.

Równie ważne jest zaplecze techniczne. Nawet najlepsza maszyna będzie wymagała okresowej diagnostyki, konserwacji oraz dostępu do części zamiennych. Dlatego przy wyborze producenta warto brać pod uwagę również doświadczenie, serwis i wsparcie technologiczne. W przypadku inwestycji przemysłowej są to elementy, które mogą mieć znaczenie przez wiele lat użytkowania maszyny.

Cięcie rur i profili laserem - inwestycja w nowoczesną produkcję

Cięcie rur i profili laserem fiber pozwala połączyć precyzję, automatyzację i elastyczność produkcji. Technologia umożliwia nie tylko szybkie odcinanie materiału, ale również wykonywanie otworów, wycięć i bardziej złożonych geometrii.

Dzięki temu jeden proces może zastąpić kilka tradycyjnych operacji, ograniczając transport materiału pomiędzy stanowiskami i skracając czas przygotowania elementu.

Porozmawiajmy o twojej produkcji

Szukasz sposobu na optymalizację kosztów? Nasi inżynierowie chętnie przeanalizują Twój park maszynowy i doradzą najefektywniejszą technologię cięcia.

Skontaktuj się z nami

Seia laserów fiber od Eckerta - Diament odpowiada na potrzeby przedsiębiorstw, które chcą wykorzystać możliwości technologii Fiber w obróbce rur i profili. Odpowiednia konfiguracja maszyny może zostać dopasowana do rodzaju materiału, geometrii elementów, wielkości produkcji oraz poziomu automatyzacji. Najważniejsze jest jednak właściwe dobranie technologii do konkretnego procesu. Nie warto wybierać lasera wyłącznie na podstawie mocy źródła. Warto wybrać kompletny system, który odpowiada temu, co naprawdę produkujesz.

Jeżeli rozważasz zakup lasera do rur i profili, warto rozpocząć od analizy własnych detali i procesu produkcyjnego. Na tej podstawie można określić wymagany zakres pracy, moc źródła, rodzaj głowicy, możliwości automatyzacji oraz niezbędne wyposażenie.
