Automatyczny stół paletowy w maszynach do cięcia laserowego CNC – zasada działania i bezpieczeństwo procesu

W maszynach do cięcia laserowego CNC istotną rolę odgrywa nie tylko sam proces cięcia, ale również sposób przygotowania i wymiany materiału. Właśnie w tym obszarze stosowane są automatyczne systemy wymiany palet, które umożliwiają wymianę stołów roboczych bez ręcznej ingerencji operatora.

Rozwiązania tego typu pozwalają oddzielić proces cięcia od czynności załadunkowych i rozładunkowych, a cała sekwencja wymiany palet jest realizowana automatycznie, pod kontrolą sterownika CNC i systemów bezpieczeństwa.

Po co stosuje się wymianę palet w laserach CNC

W maszynach wyposażonych w pojedynczy stół roboczy każda wymiana arkusza blachy wymaga zatrzymania procesu cięcia. Czynności takie jak załadunek nowego materiału czy odbiór wyciętych detali zajmują obszar roboczy i powodują przerwy w pracy maszyny. System automatycznej wymiany palet pozwala rozdzielić:

• proces technologiczny realizowany w obszarze roboczym,
• czynności załadunkowe i rozładunkowe wykonywane poza nim.

Dzięki temu możliwe jest przygotowanie kolejnego arkusza materiału równolegle do trwającego cięcia, bez angażowania strefy roboczej. Rozwiązanie to ułatwia utrzymanie ciągłości produkcji oraz porządkuje organizację pracy przy maszynie laserowej do cięcia CNC.

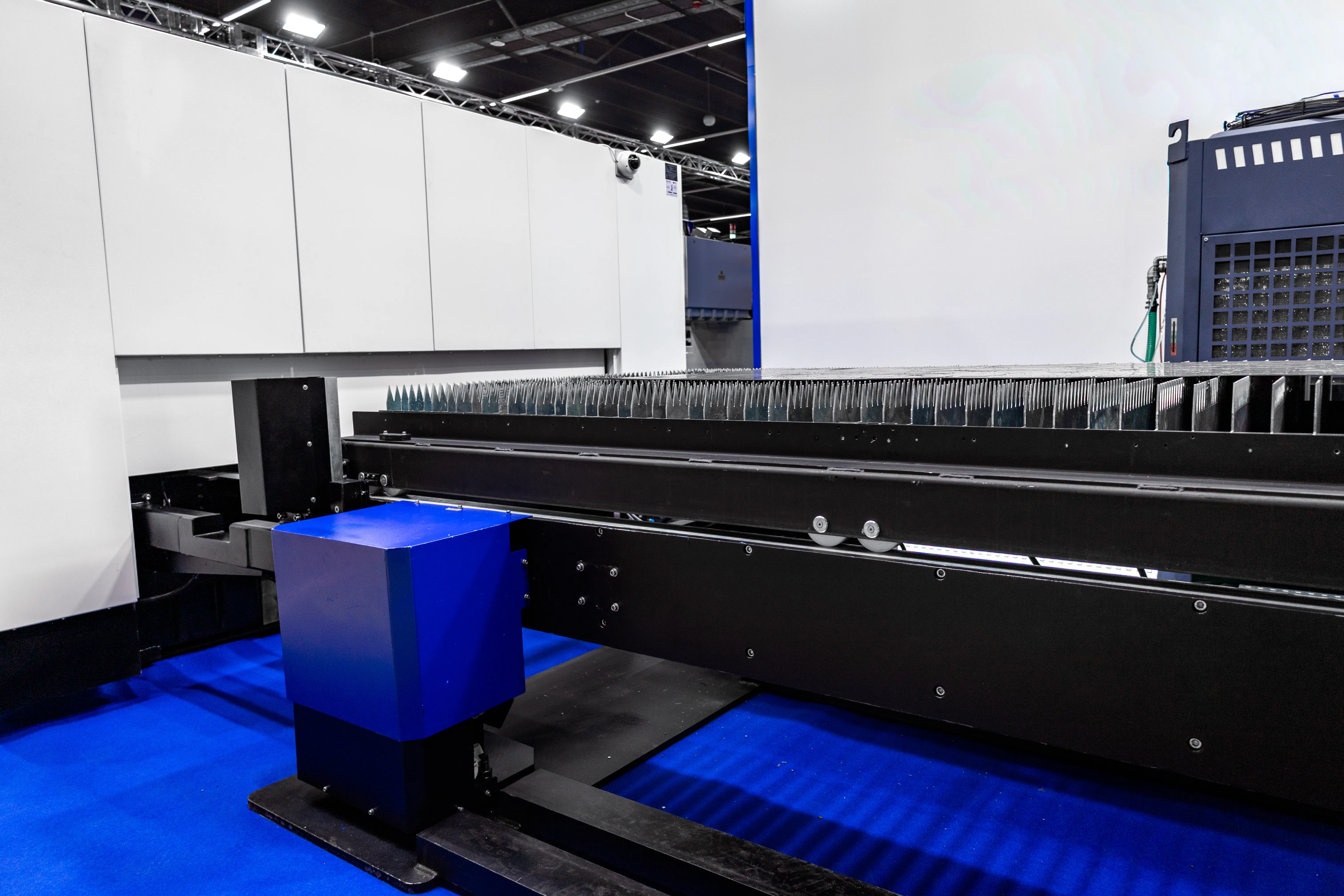

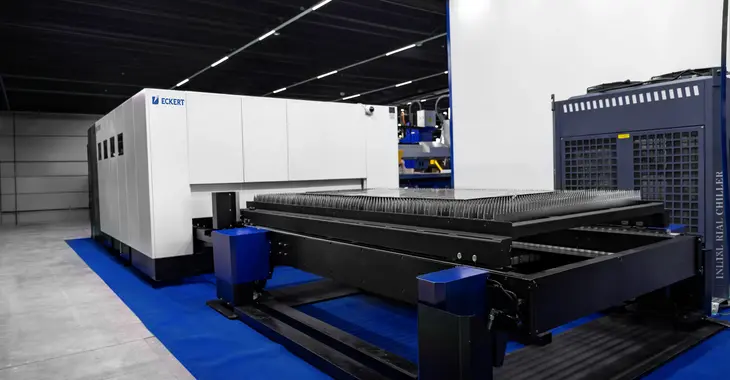

Automatyczny zmieniacz palet w maszynie do cięcia laserowego CNC

Jak przebiega automatyczna wymiana palet sterowana z poziomu kontrolera CNC

Proces wymiany jest inicjowany przez operatora bezpośrednio z poziomu sterownika CNC, najczęściej za pomocą jednej funkcji lub polecenia. Po jego uruchomieniu maszyna przechodzi w dedykowany tryb wymiany palet.

W typowym przebiegu sekwencji:

• system weryfikuje warunki bezpieczeństwa oraz pozycje kontrolne,
• paleta znajdująca się w obszarze roboczym opuszcza strefę cięcia,
• druga paleta, przygotowana poza obszarem roboczym, wjeżdża na pozycję roboczą,
• po zakończeniu wymiany maszyna przechodzi do stanu gotowości do dalszej pracy.

Operator nie steruje ręcznie ruchem stołów roboczych. Cała sekwencja realizowana jest automatycznie i w sposób powtarzalny przez sterownik CNC.

Bezpieczeństwo podczas automatycznej wymiany palet w maszynie do cięcia laserowego

Automatyczny system wymiany palet w laserach do cięcia CNC jest ściśle powiązany z systemami bezpieczeństwa maszyny. Ich zadaniem jest ochrona operatora przed dostępem do strefy roboczej oraz zapewnienie kontrolowanego przebiegu ruchów stołów.

Typowe elementy bezpieczeństwa obejmują:

• drzwi bezpieczeństwa, których zamknięcie jest warunkiem uruchomienia sekwencji,
• obudowę ochronną strefy cięcia, pełniącą funkcję bariery przed promieniowaniem laserowym,
• czujniki położenia palet i osłon, potwierdzające poprawne wykonanie kolejnych etapów,
• blokady logiczne w sterowniku CNC, uniemożliwiające rozpoczęcie wymiany przy niespełnionych warunkach.

Operator inicjuje proces, natomiast jego bezpieczny przebieg jest w całości nadzorowany przez automatykę maszyny i zintegrowane systemy bezpieczeństwa.

Automatyczna wymiana palet - materiał wideo

Materiał wideo uzupełnia opis techniczny i pozwala zrozumieć przebieg procesu bez charakteru instruktażowego.

Wpływ automatycznej wymiany palet na organizację pracy i przepływ materiału

Z punktu widzenia organizacji produkcji automatyczny stół paletowy porządkuje pracę stanowiska laserowego. Operator może przygotowywać kolejny arkusz materiału poza obszarem roboczym, bez oczekiwania na zakończenie aktualnego cyklu cięcia.

W praktyce pozwala to:

• ograniczyć przestoje technologiczne,
• utrzymać powtarzalny rytm pracy maszyny,
• uporządkować przepływ materiału wokół lasera CNC,
• ułatwić planowanie pracy na zmianie produkcyjnej.

Rozwiązanie to znajduje zastosowanie zarówno w produkcji seryjnej, jak i przy częstych zmianach materiału lub zleceń.

System palet w zautomatyzowanej linii produkcyjnej

W nowoczesnych zakładach przemysłowych system automatycznej wymiany palet coraz częściej stanowi element szerszej, zautomatyzowanej linii produkcyjnej. System wymiany stołów roboczych może być integrowany z dodatkowymi modułami, takimi jak automatyczne systemy załadunku blach, odbioru detali, magazyny materiału czy systemy transportu wewnętrznego.

Dzięki temu  maszyna do cięcia laserowego CNC może pracować w trybie częściowo lub w pełni zautomatyzowanym, co ma szczególne znaczenie w produkcji o wysokim stopniu powtarzalności oraz w aplikacjach wymagających pracy bezobsługowej.

Automatyczna wymiana palet a wydajność maszyny do cięcia laserowego CNC

W przypadku intensywnej produkcji sama moc źródła laserowego nie jest jedynym czynnikiem wpływającym na efektywność pracy. Równie ważna jest organizacja całego procesu – od przygotowania materiału, przez cięcie laserem, aż po odbiór gotowych elementów.

Dlatego nowoczesne maszyny do cięcia laserem coraz częściej wyposażane są w systemy automatycznej wymiany palet. Rozwiązanie to pozwala maksymalnie wykorzystać możliwości lasera CNC do metalu, ponieważ ogranicza czas, w którym urządzenie pozostaje bezczynne.

W tradycyjnej konfiguracji operator musi zatrzymać maszynę, usunąć wycięte detale, przygotować nowy arkusz blachy i ponownie rozpocząć proces. Przy dużej liczbie zleceń takie przerwy mogą znacząco wpływać na wydajność produkcji.

Laser CNC z automatycznym systemem paletowym pozwala skrócić czas pomocniczy i zwiększyć udział rzeczywistego czasu cięcia w całym cyklu produkcyjnym.

Czy automatyczna wymiana palet wpływa na koszt cięcia laserem?

Koszt pracy maszyny do cięcia laserowego zależy nie tylko od parametrów samego procesu cięcia, ale również od czasu przygotowania materiału i obsługi stanowiska.

Elementy wpływające na ceny cięcia laserem obejmują między innymi:

• czas pracy źródła laserowego,
• zużycie energii elektrycznej,
• zużycie gazów technicznych,
• czas załadunku i rozładunku materiału,
• liczbę przestojów technologicznych,
• wydajność operatora.

Automatyczna wymiana palet pozwala ograniczyć czas, w którym laser do cięcia blachy oczekuje na przygotowanie kolejnego arkusza. W praktyce oznacza to lepsze wykorzystanie możliwości urządzenia i niższy koszt wykonania pojedynczego elementu.

Dlatego przy wyborze urządzenia warto analizować nie tylko cenę lasera CNC, ale również jego wyposażenie dodatkowe i wpływ na całkowity koszt produkcji.

Laser do blachy z automatyczną wymianą palet - dla kogo jest to rozwiązanie?

System automatycznej wymiany palet szczególnie dobrze sprawdza się w firmach, które wykorzystują laser do cięcia blachy w produkcji seryjnej lub wielozmianowej.

Rozwiązanie to jest szczególnie polecane dla:

• producentów konstrukcji stalowych,
• zakładów obróbki blach,
• firm produkujących komponenty dla przemysłu,
• producentów maszyn i urządzeń,
• przedsiębiorstw realizujących dużą liczbę powtarzalnych zleceń.

W przypadku mniejszych zakładów produkcyjnych podstawowa maszyna do cięcia laserem może być wystarczającym rozwiązaniem. Jednak wraz ze wzrostem liczby zamówień automatyzacja procesu przygotowania materiału pozwala zwiększyć możliwości produkcyjne bez konieczności natychmiastowego zwiększania liczby maszyn.

Automatyzacja lasera CNC jako element Przemysłu 4.0

Automatyczny system paletowy jest jednym z elementów szerszego trendu, jakim jest automatyzacja produkcji. Współczesny laser CNC do stali może być integrowany nie tylko ze stołem wymiany palet, ale również z systemami zarządzania produkcją, oprogramowaniem CAD/CAM oraz rozwiązaniami monitorującymi pracę urządzenia.

Połączenie:

• maszyny laserowej CNC,
• automatycznego załadunku blach,
• systemu odbioru detali,
• magazynu materiałów,
• cyfrowego zarządzania produkcją,

pozwala stworzyć wydajne stanowisko przygotowane do pracy w standardzie Przemysłu 4.0.

Dzięki temu laser do cięcia metalu może pracować szybciej, bardziej przewidywalnie i z mniejszym udziałem ręcznej obsługi.

Automatyczna wymiana palet - czy warto inwestować?

Decyzja o wyposażeniu maszyny w automatyczny system paletowy powinna wynikać przede wszystkim z charakteru produkcji. Dla firm wykonujących pojedyncze elementy lub krótkie serie inwestycja może nie być konieczna.

Natomiast w przypadku:

• produkcji seryjnej,
• pracy wielozmianowej,
• dużej liczby arkuszy obrabianych dziennie,
• konieczności ograniczenia czasu pomocniczego,

automatyczny system wymiany palet może znacząco zwiększyć wydajność stanowiska.

Przy wyborze lasera do cięcia blachy warto więc analizować nie tylko moc źródła laserowego i maksymalną grubość cięcia, ale również możliwości automatyzacji całego procesu. W praktyce to właśnie rozwiązania dodatkowe często decydują o rzeczywistej produktywności maszyny.

Podsumowanie

Automatyczny stół paletowy jest rozwiązaniem systemowym, które łączy mechanikę stołów roboczych, sterowanie CNC oraz systemy bezpieczeństwa w jeden spójny proces. Umożliwia bezpieczną i powtarzalną wymianę palet, porządkuje organizację pracy oraz stanowi fundament dalszej automatyzacji stanowisk laserowych i całych linii produkcyjnych.
